攻丝不再打开计算器了,后处理自动计算攻丝进给F

声明:内容分享仅供学习参考,风险需自行甄别 1. 首先我们知道fanuc攻丝  F=转速*螺距   三菱系统攻丝  F=螺距 2. 后处理变量  转速为$mom_spindle_speed  丝攻螺距为 $mom_tool_pitch  其实...

声明:内容分享仅供学习参考,风险需自行甄别

1. 首先我们知道fanuc攻丝  F=转速*螺距   三菱系统攻丝  F=螺距

2. 后处理变量  转速为$mom_spindle_speed  丝攻螺距为 $mom_tool_pitch

 其实看到这里懂的已经懂了

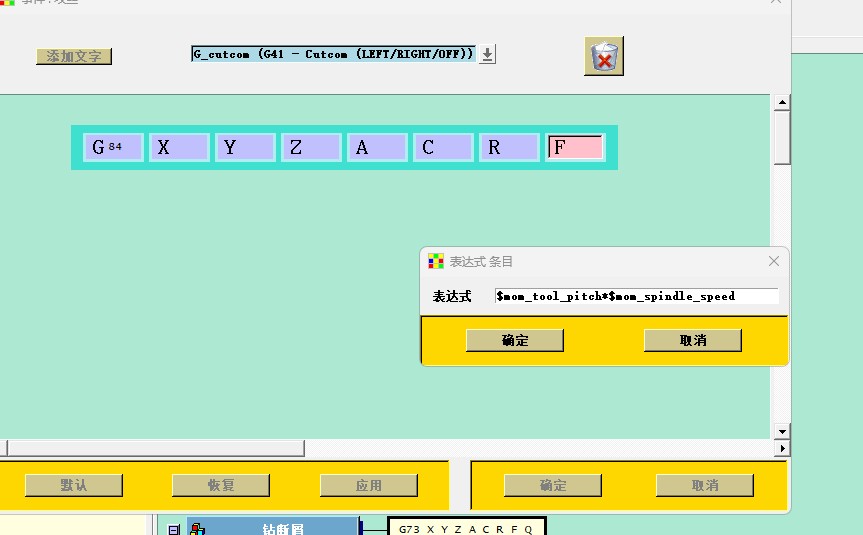

点击攻丝按钮进去后   右击F按钮 点击“更改单元”再点击“用户表达式”  attachments-2023-09-uACd5Jjd6505ec3a1546a.png

输入变量即可


Fanuc系统输入$mom_spindle_speed*$mom_tool_pitch   三菱系统输入$mom_tool_pitch  (变量字符要用英文输入,最好用美式输入法输入)

因为用到刀具螺距  所以编时的刀具螺距一定要如实设置attachments-2023-09-kBxBSSZs6505ed38a6dd6.png

3.没有pui文件的  改def文件也可以  前提是有后处理基础

4.这样设置后  工序中的进给不再有效,设置多少都不影响

5.此方法仅对一般的后处理有效,其他定制后处理  攻丝模式被重新定义的肯会失效
