分享NX四轴编程半封闭区域曲线/点驱动方式跳刀问题的解决办法

UG四轴半封闭区域曲线/点驱动方式跳刀问题的解决办法

        前一段时间做过一此需要四轴加工的工件,这次又来了,但是有改动,所以程序也同样要跟者变动,但是这次程序修改后同样的参数同样的加工方法却有很多的跳刀,我自己都搞蒙圈了,我花了一早上的时间来研究这个问题最终功夫不负有心人,这个问题最终完美解决。

       受偶像老叶的邀请我来分享自己的经验给大家,省的大家遇到同样的问题和我一样总走弯路,在此同样分享下这个工件四轴加工部分从开粗,到精加工,包括四轴打孔,攻丝的PRT刀路,分享是一种美德,大家能用的地方可以直接拿去学习。同样自己有不足的地方望大伙批评指正,我一定虚心接受。

     因为这个工件有保密条例的因素所以工件我做了很大程度的修改,但是四轴部分没有变动。

     废话不说,上图

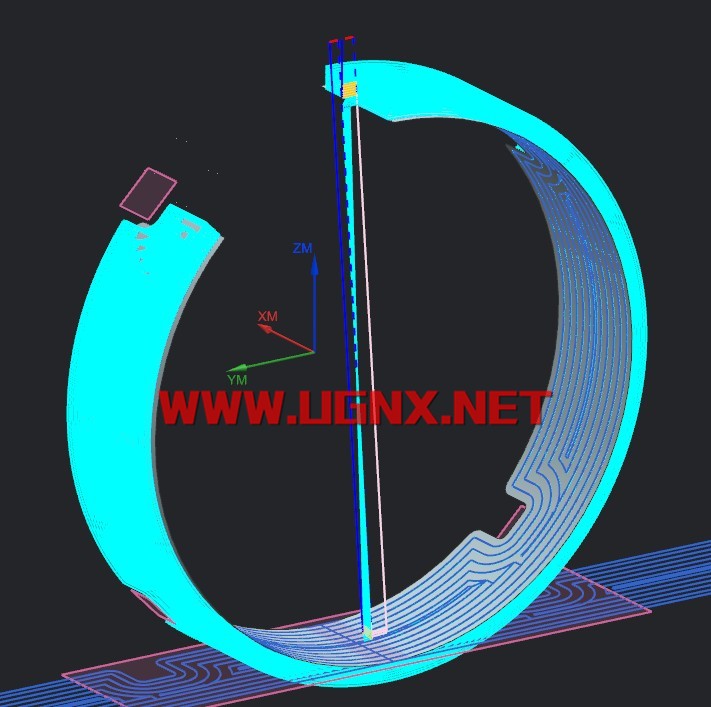

这个是程序修改后跳刀的效果。(是不是很吓人)

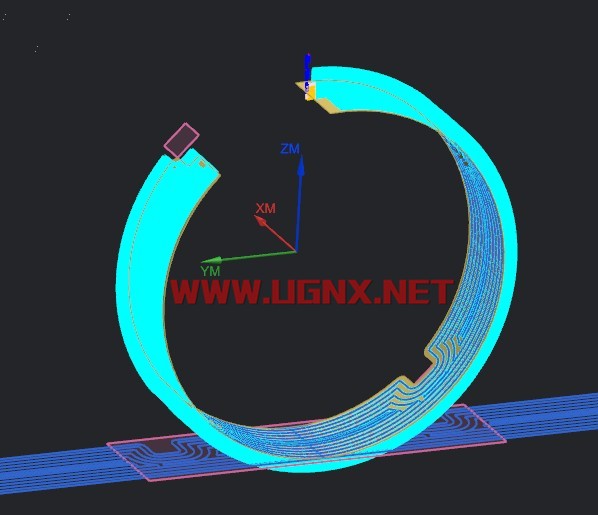

这个是问题完美解决后的效果(刀路规整了许多)

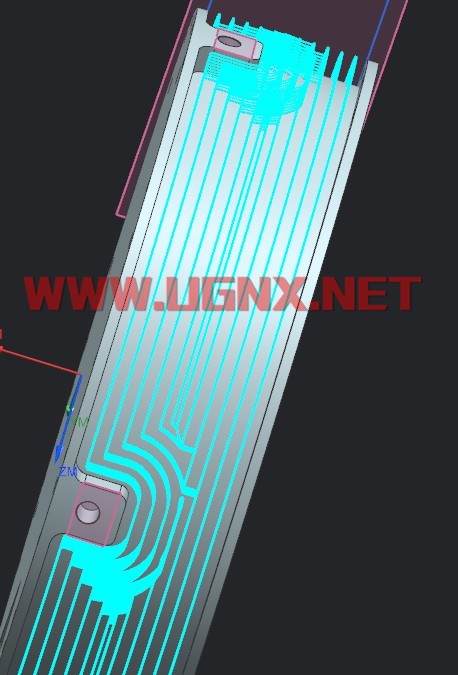

这个是加工区域的预览图片


现在详细解说一下问题的解决方法:

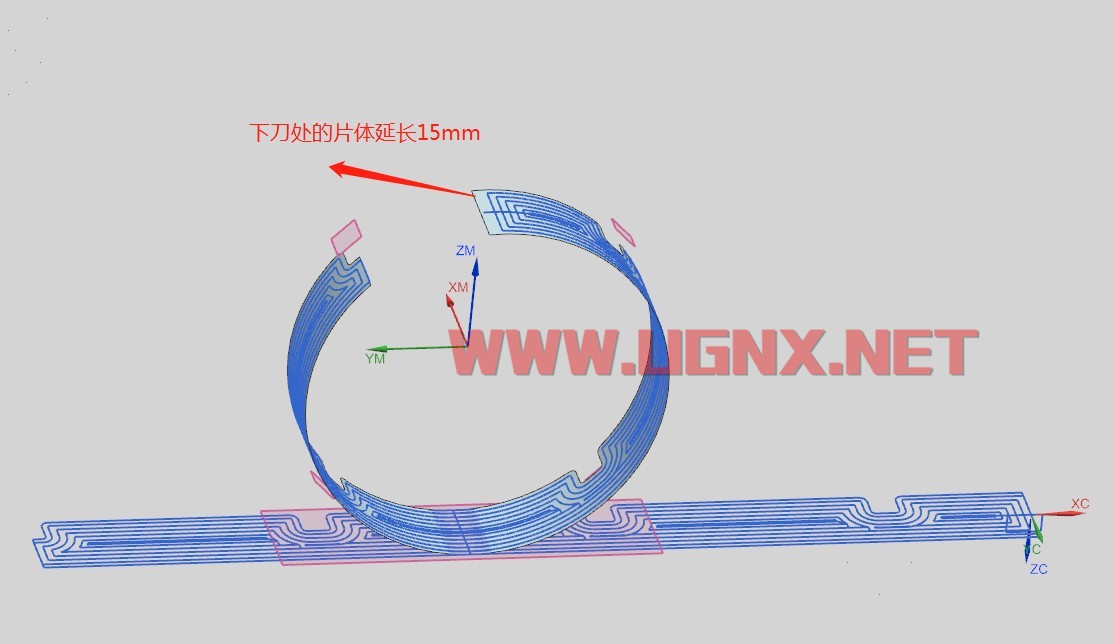

我分析可能是因为我所用的部件片体不是一个封闭体,导致下刀点的投影有问题,所以只需用将下刀点的片体延长到大于下刀点的位置,这样下刀位置的投影就在部件上而不是投影在开口区域的底部造成跳刀。其实我不知道我分析的是否在理,但是问题已经完美解决。如下图:


解决这个跳刀问题只需要简单的一部,把下刀处的部件片体延长到大于下刀点的位置,就是这么简单。问题完美解决!!!


下面分享一下这个工件的PRT刀路(NX10.0版本)

自己有不对的地方还希望大伙批评指正,我一定虚心接受。


附件下载:

https://pan.baidu.com/s/1aJFNqPdb5TT1b9jHYNHS7Q

密码:m3eq

NX网备用下载:

四轴由粗到精.rar
