教你如何实现UG NX拖拽运动仿真模拟(类似SW的功能)

很多人说Solidworks的拖拽运动很方便,一直寻找NX软件的类似方法,可一直找不到,网络上也没什么人分享,我今天给大家来分享一下吧。

很多人说,Solidworks的拖拽运动很方便,一直寻找NX软件的类似方法,可一直找不到,网络上也没什么人分享,我今天给大家来分享一下吧。

先把结果展示给大家看下:


前提:要在装配模式下,把各个要运动的组件进行装配约束。


运动方法:

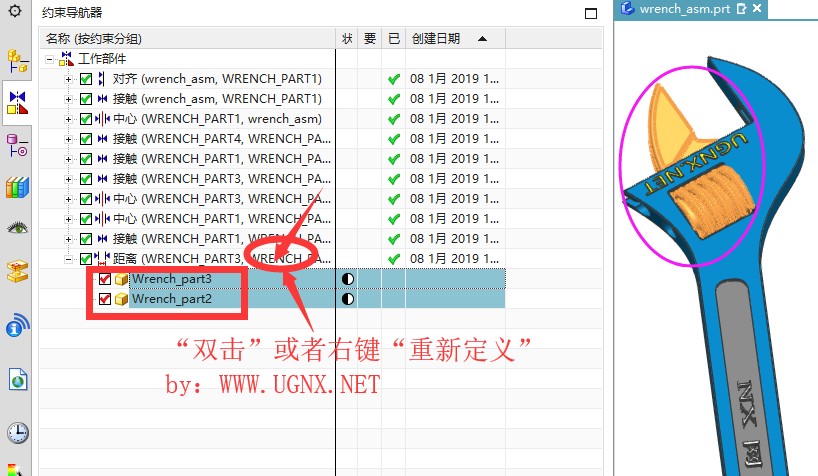

装配约束完成以后,将两个关联运动的两个组件关系“双击”或者“重新定义”即可实现拖拽运动。



练习附件下载

扳手装配练习.rar
