UG NX制图模板制作:添加自定义图框

有关UG制图图框模板的调用,之前在网上看有些网友是通过导入的方式调用的,这种方式虽然也很实用,但是每次都需要查找路径再调用,反反复复的确很麻烦,因为本人平时也很少逛论坛,也不知道之前有没有哪位业内的大佬已经分享过我这种方法,但这不重要,今天就把我使用的这种方法分享给大家。希望大家可以多多支持!

1步:如何制作制图模框

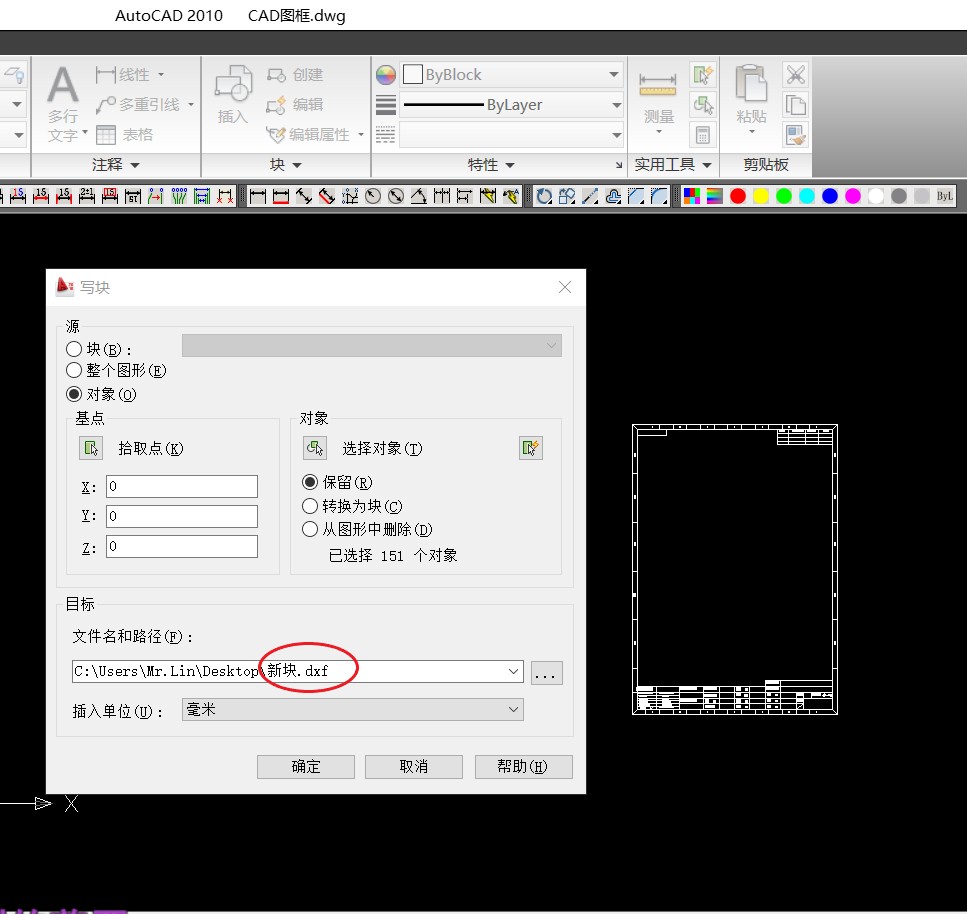

1.1  使用CAD软件绘制好自定义模框,图框用DXF格式导出。

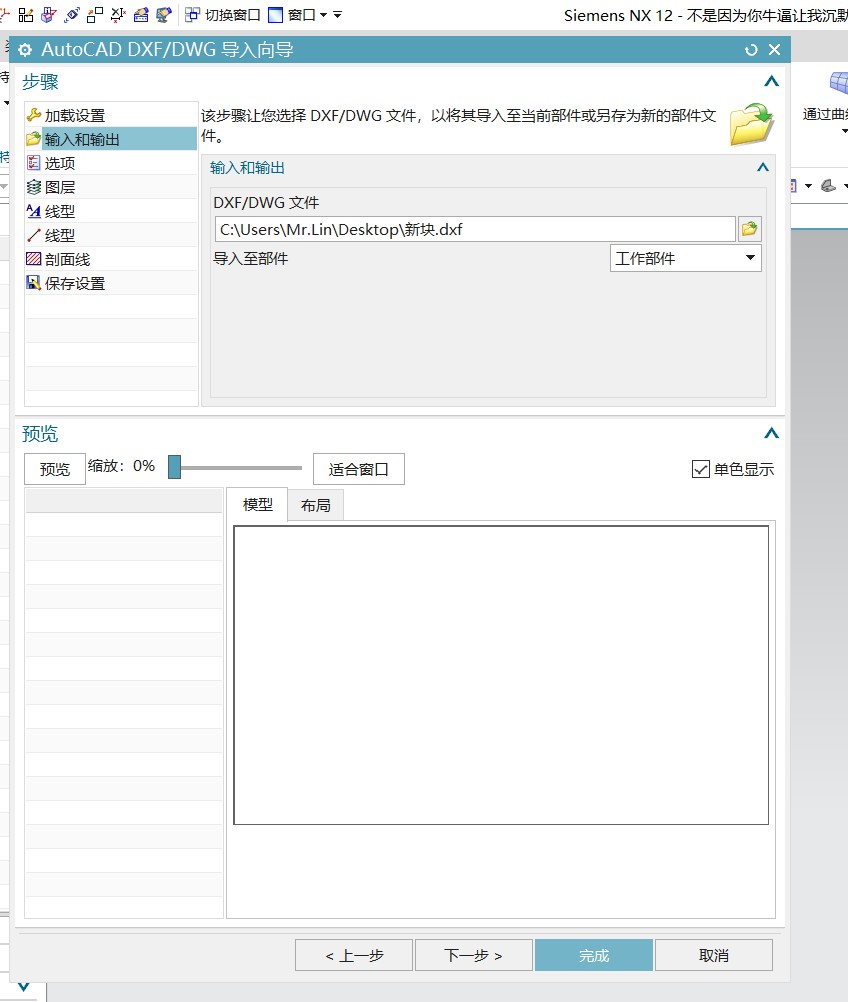

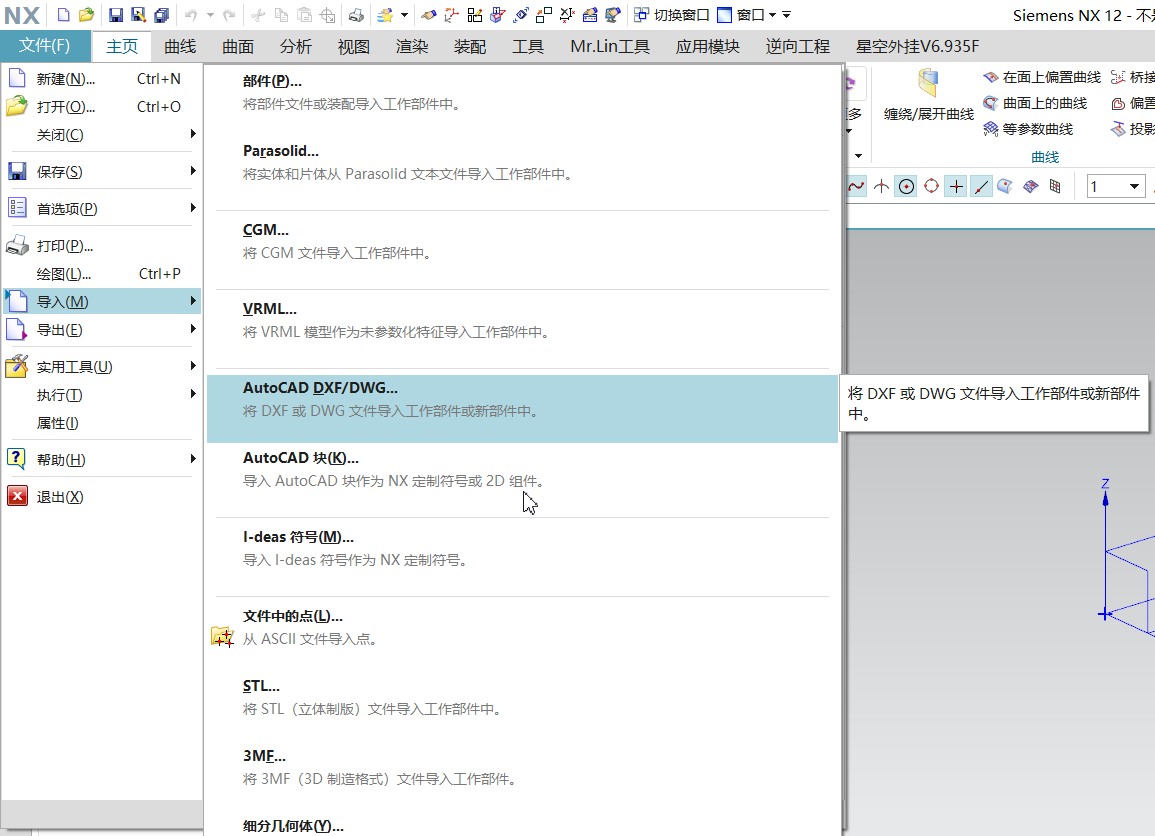

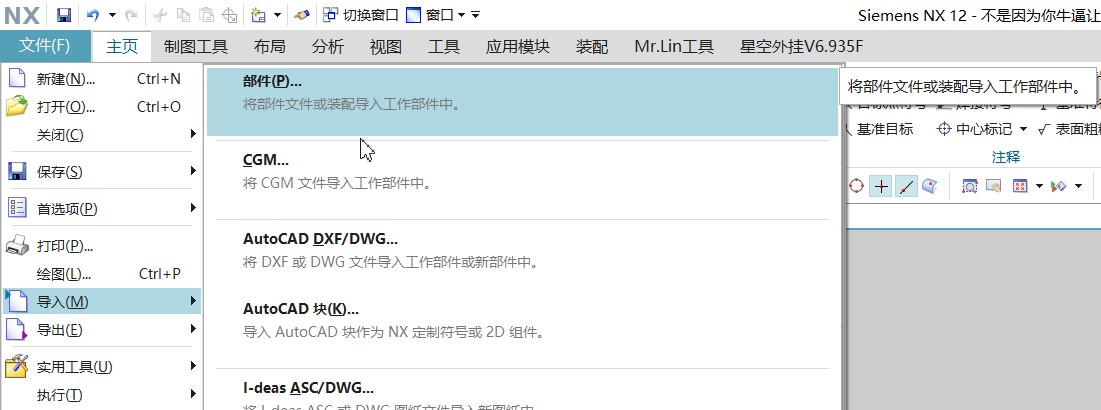

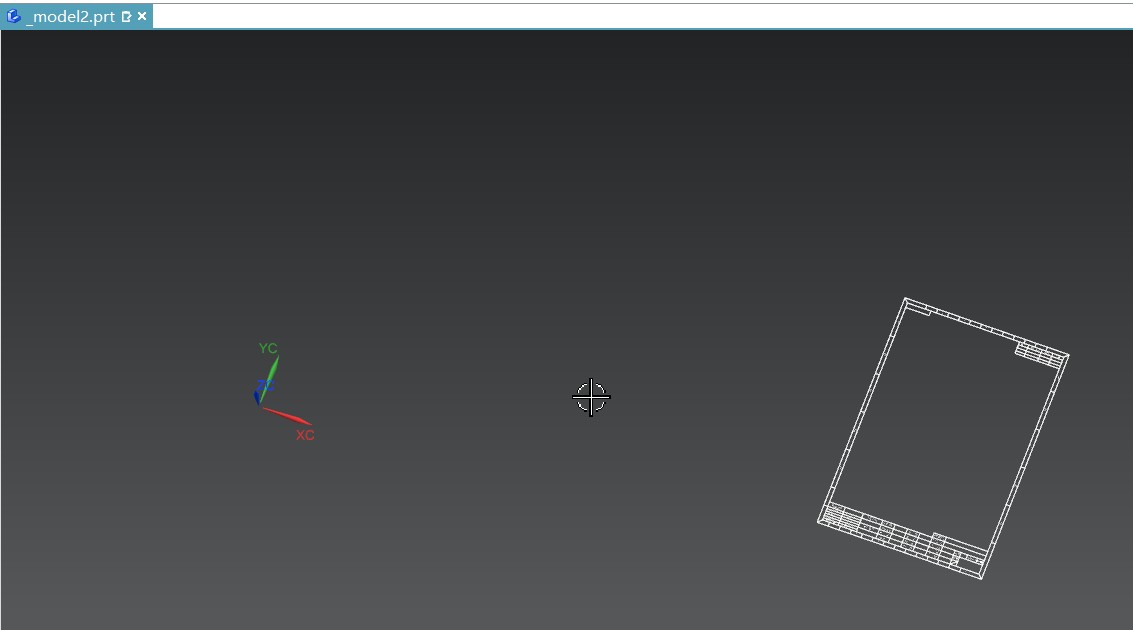

1.2  打开UG软件,新建一个部件,导入DXF文件。

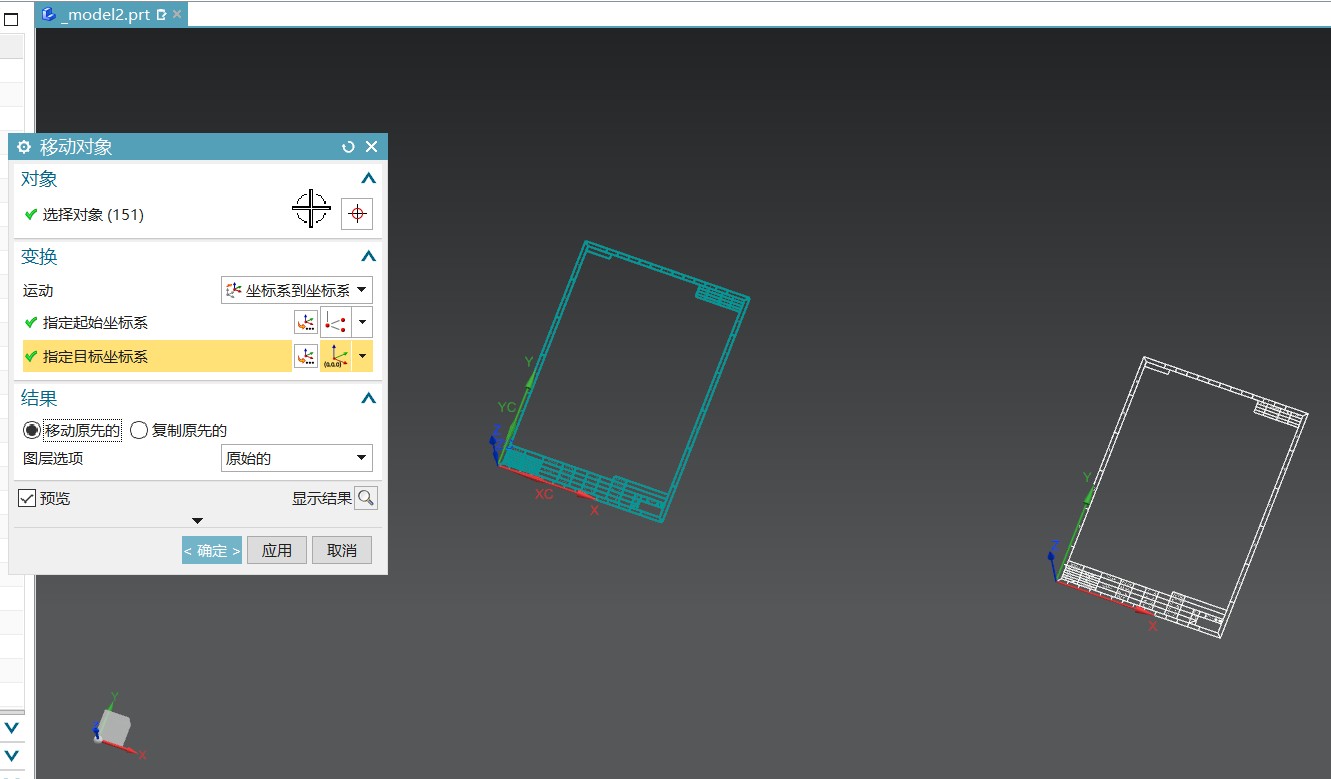

1.3  将导入的图框移动到绝对坐标位置(重要)


1.4   移动完成后保存文件。

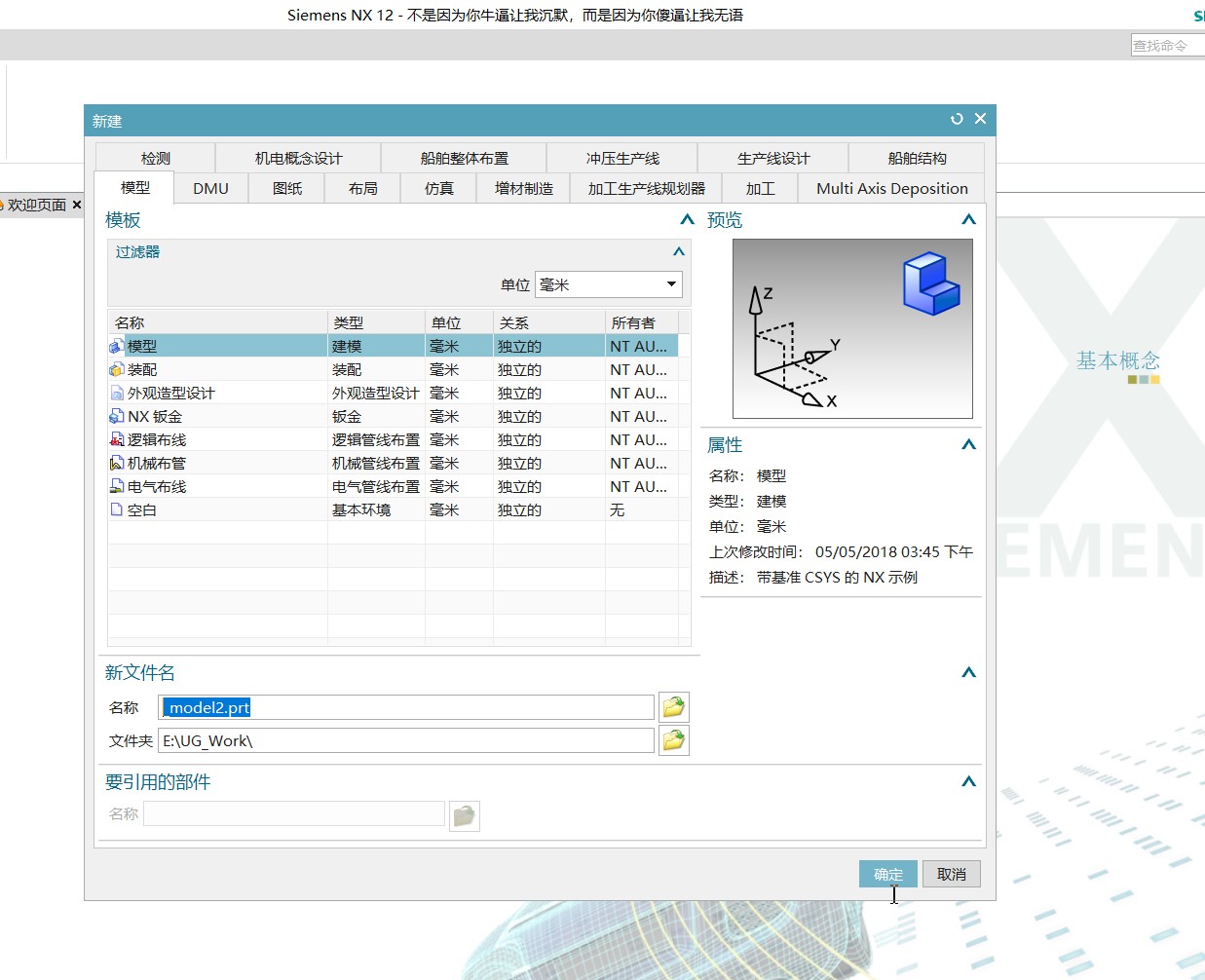

1.5   UG再新建一个部件,文件名是要命名的图框名(如:A4-竖向.prt)。

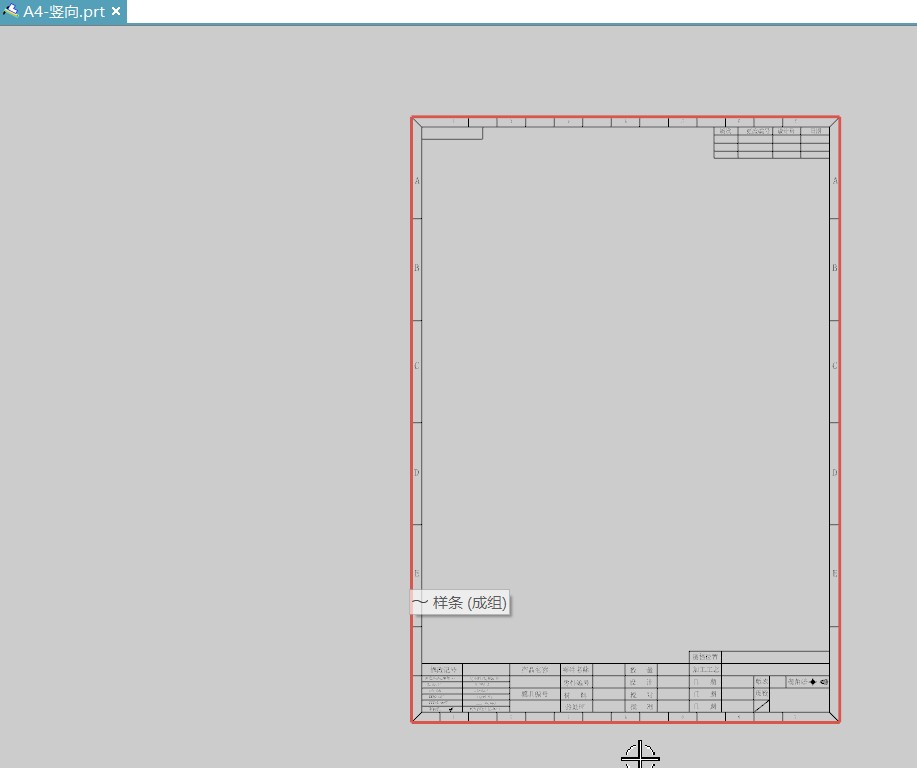

1.6   进入制图模块,新建图纸标准尺寸—A4(根据自己要制作的图框大小而定),再导入上一个制作的UG文件,保存文件。

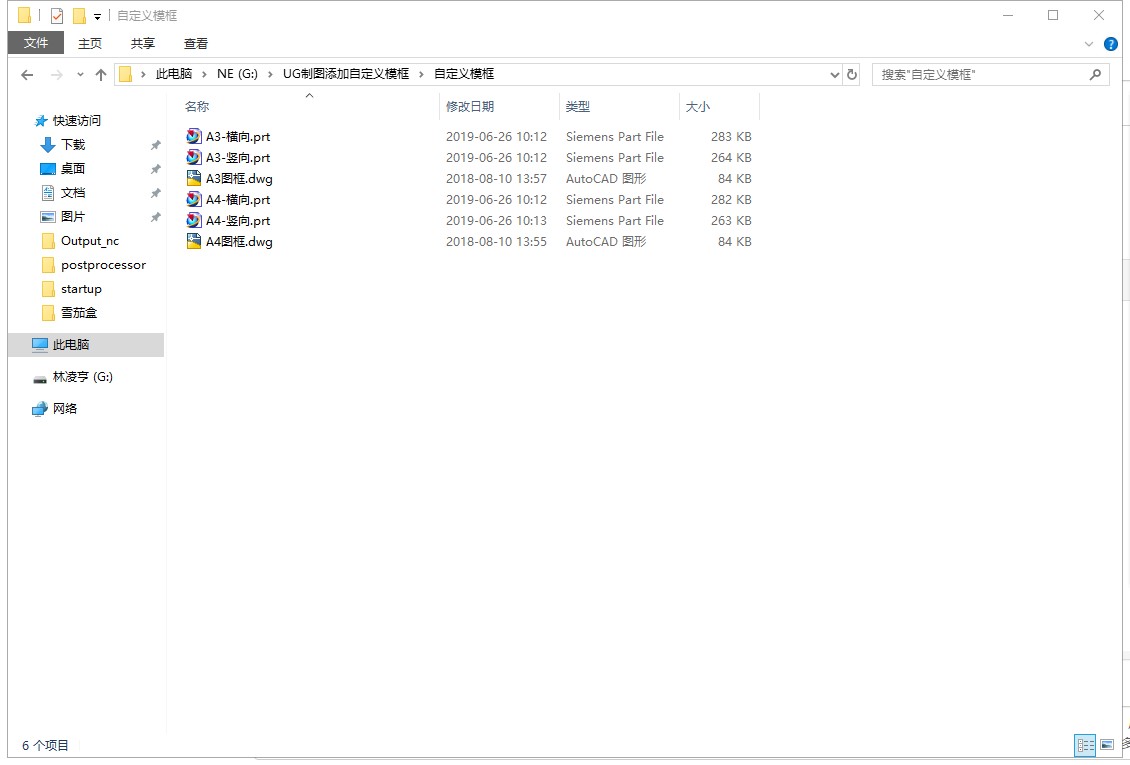

1.7  通过以上步骤,大家可以根据自己的需要制作属于自己的制图图框。


2步:如何将制作好的制图图框添加至UG

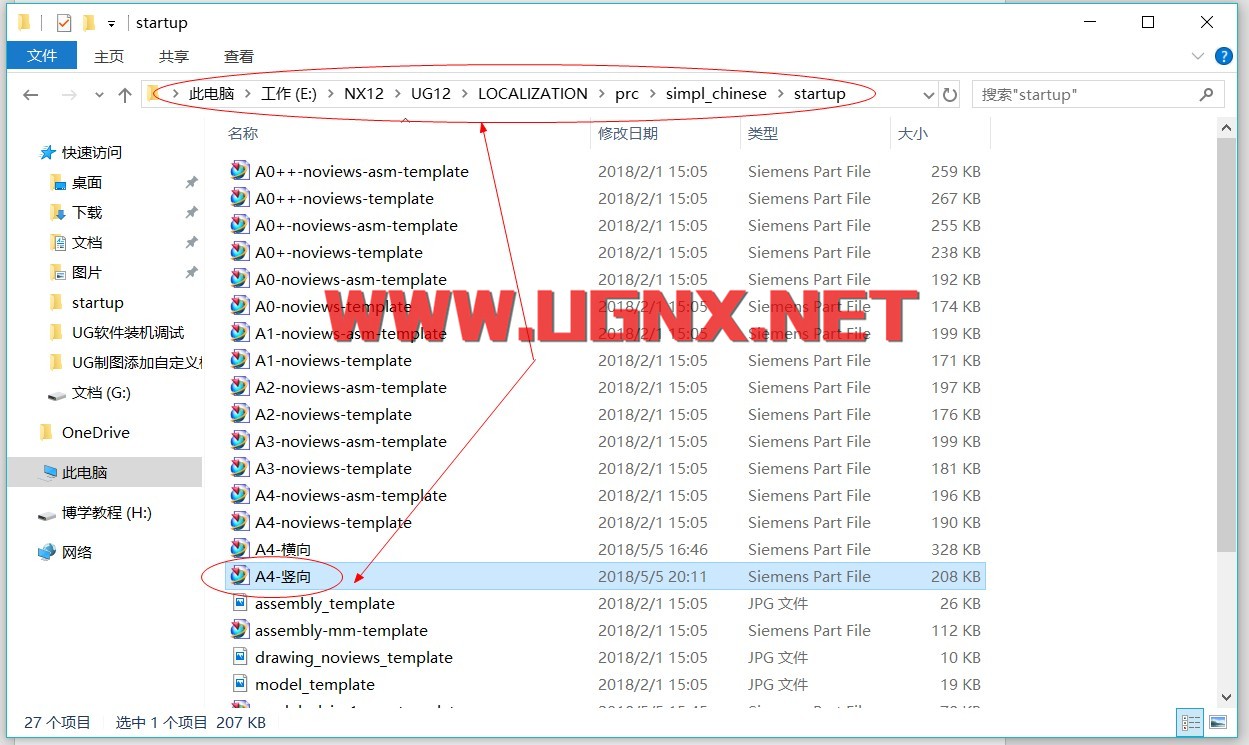

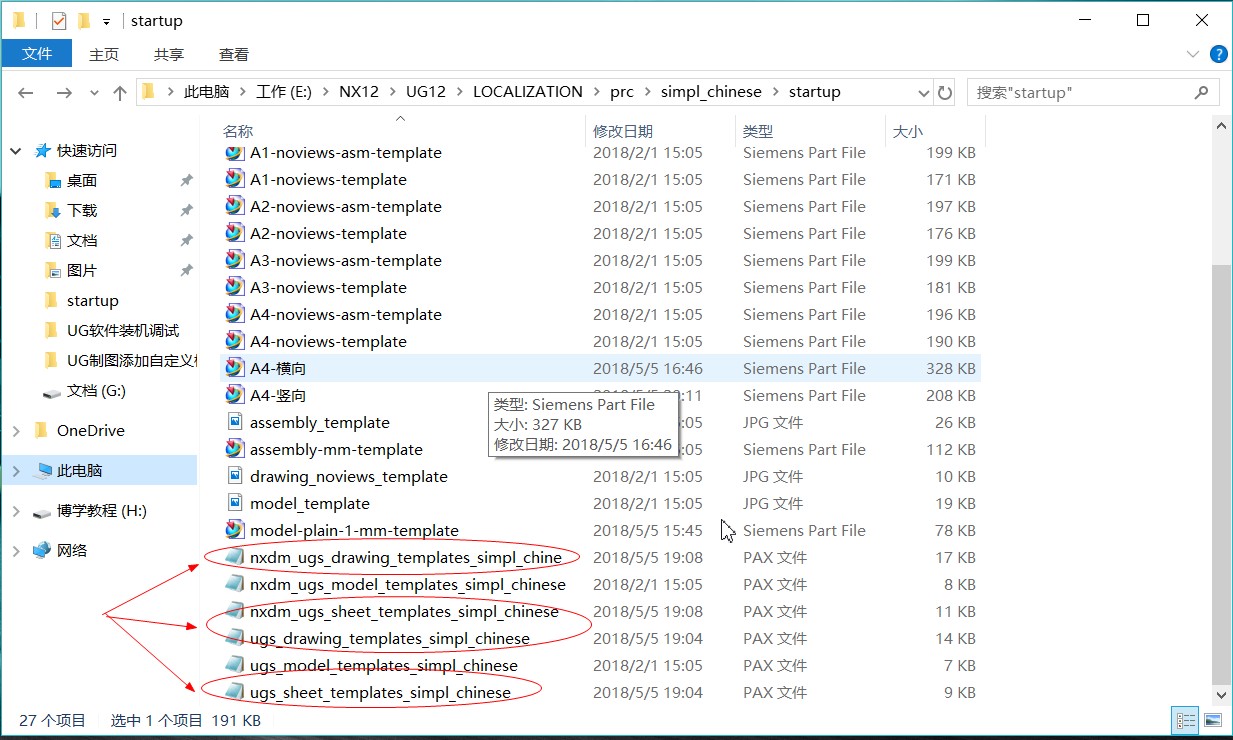

2.1  将制作好的图框文件复制到UG安装目录下UG12\LOCALIZATION\

prc\simpl_chinese\startup


2.2  先备份以下四个文件:

   nxdm_ugs_drawing_templates_simpl_chinese.pax

   nxdm_ugs_sheet_templates_simpl_chinese.pax

   ugs_drawing_templates_simpl_chinese.pax

   ugs_sheet_templates_simpl_chinese.pax

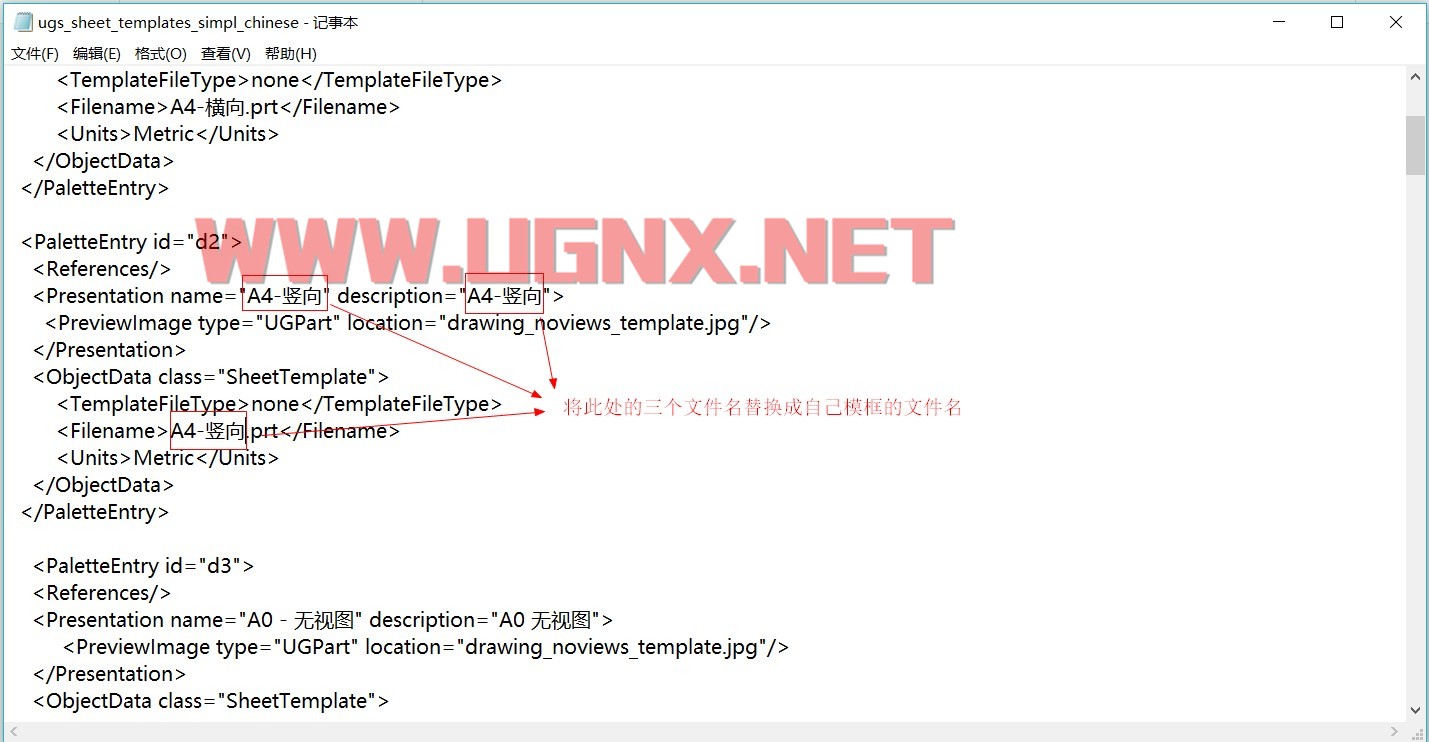

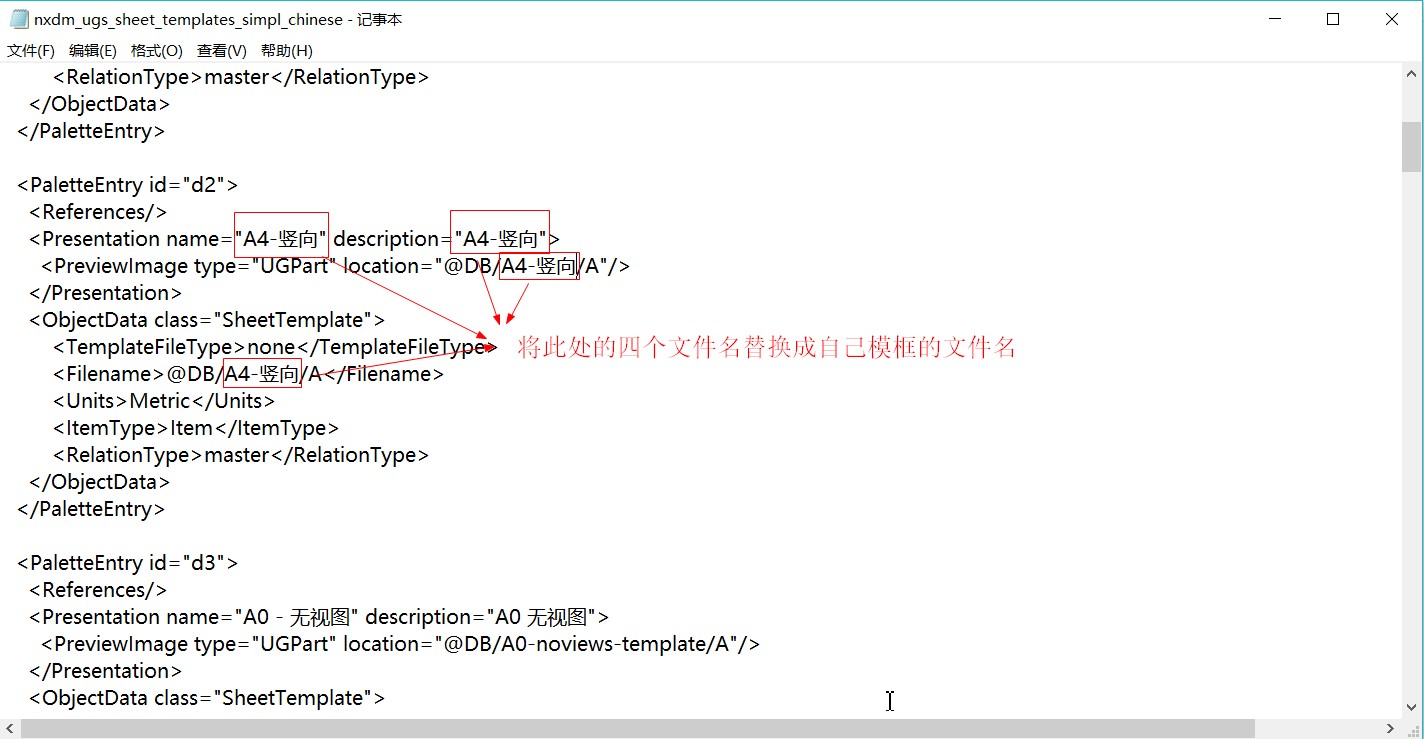

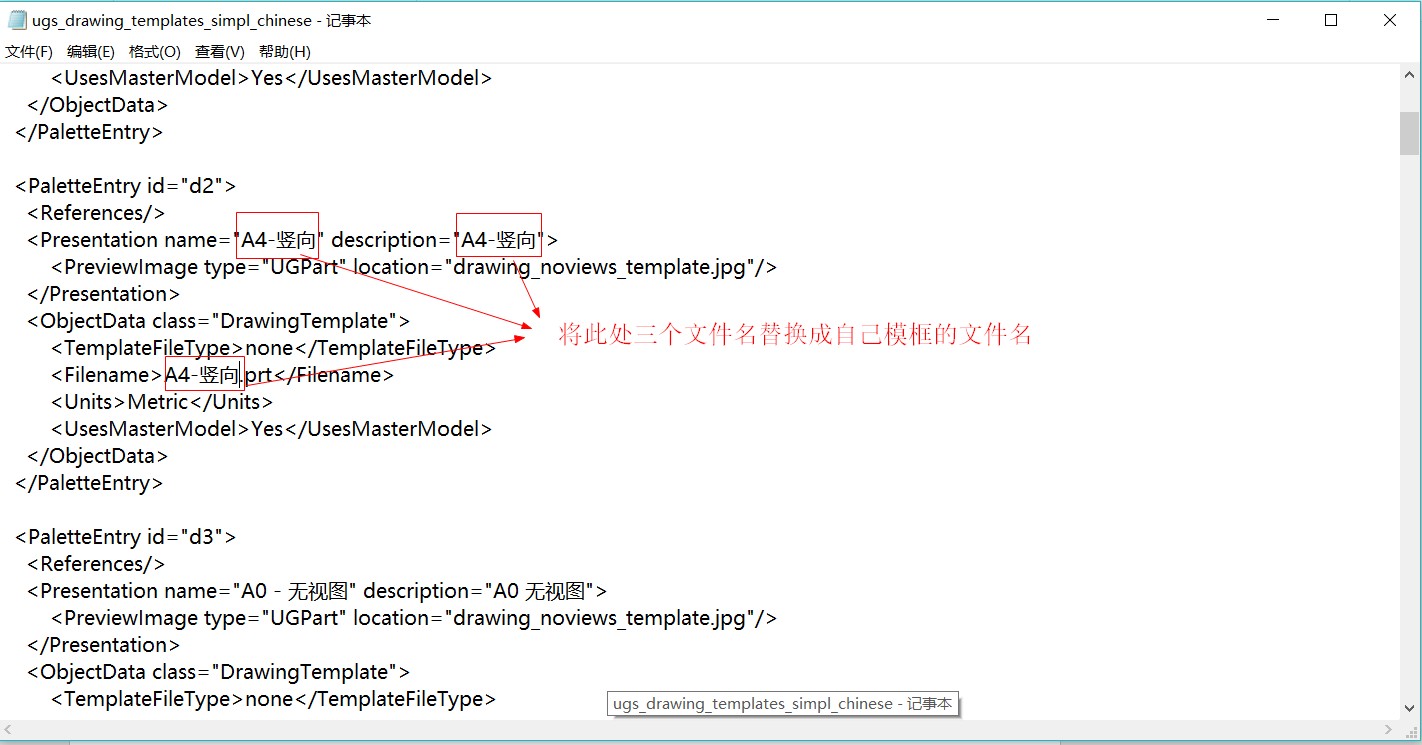

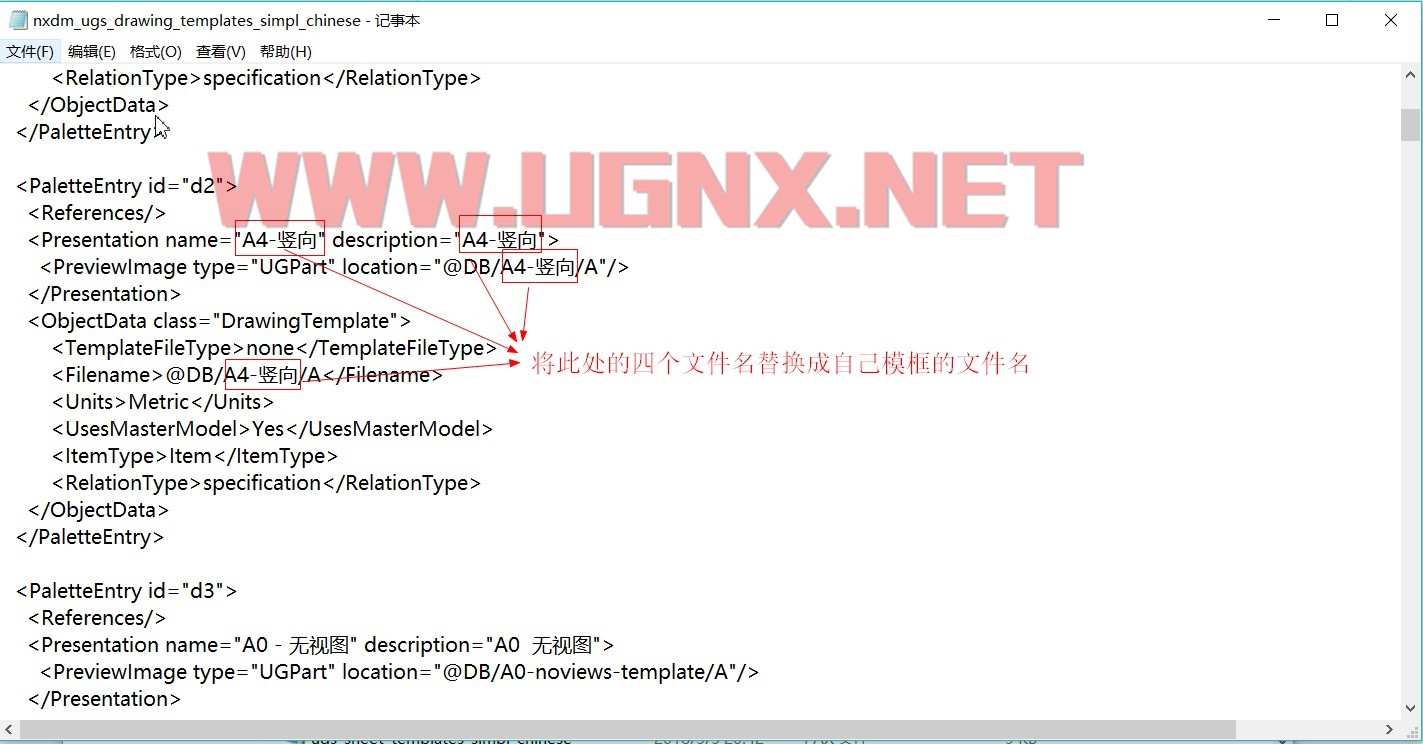

2.3  选择文本模式打开以上四个文件,进行如下修改:(重要)

       nxdm_ugs_drawing_templates_simpl_chinese.pax


       nxdm_ugs_sheet_templates_simpl_chinese.pax


       ugs_drawing_templates_simpl_chinese.pax


       ugs_sheet_templates_simpl_chinese.pax


2.4  替换后保存文件,重启UG

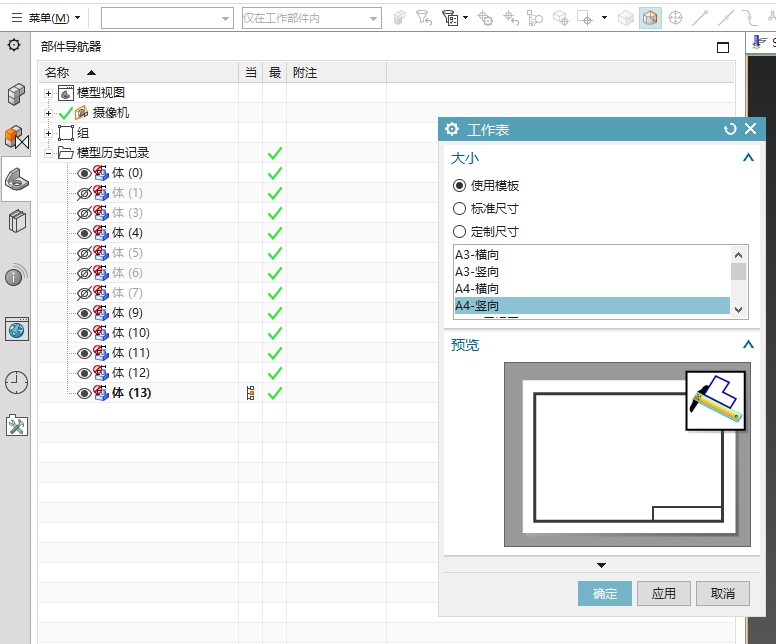

>完成以上步骤后,打开UG进入制图,点击左上角的新建图纸页,检查下自定义的模板是否已添加进入了,如果已添加,恭喜你,选择你需要的图框后点确定就可以直接调用了。<
