NX编程驱动几何体选择曲面:不能构建栅格线:(驱动几何体将被擦除)

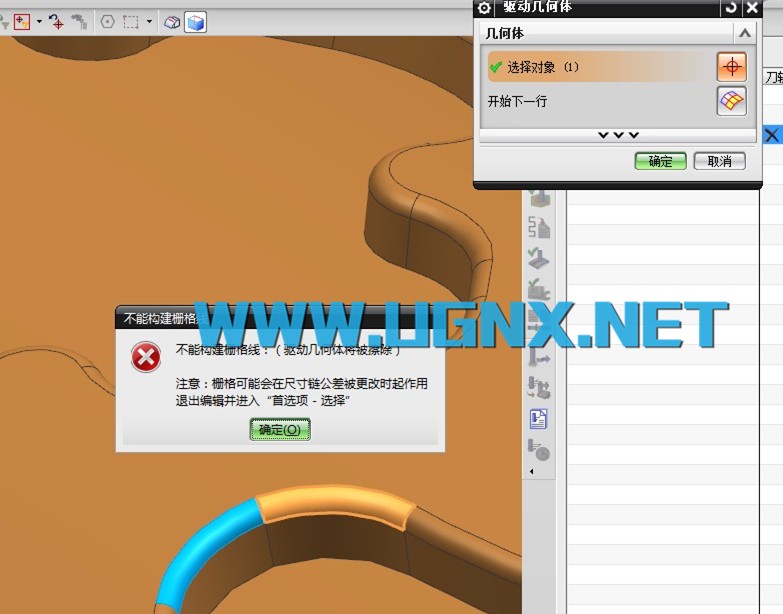

曲面驱动报警:不能构建栅格线

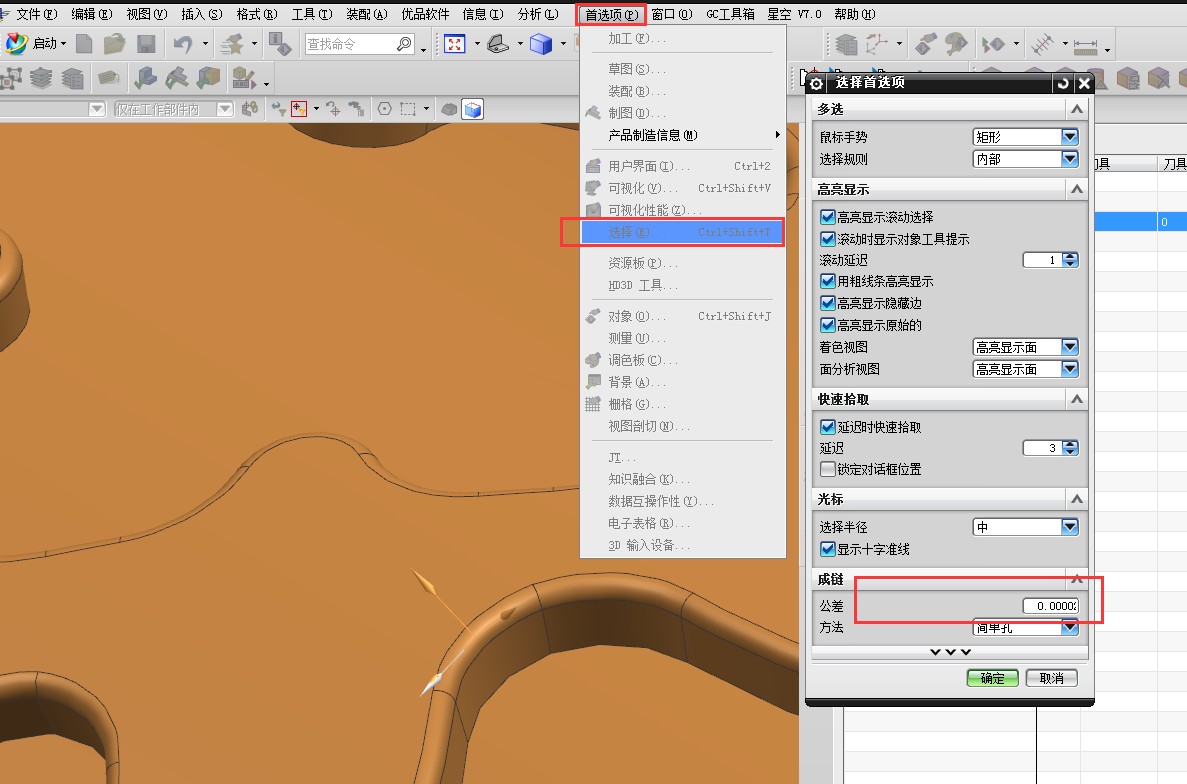

当我们在使用UG编程曲面驱动的时候,选择曲面时经常会遇到这种情况,不能构建栅格线提示,如果只是这种R角段差不是很明显,我们只要通过修改公差就可以解决。看下图设置

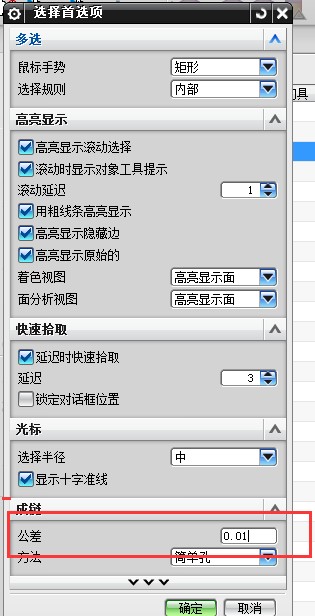

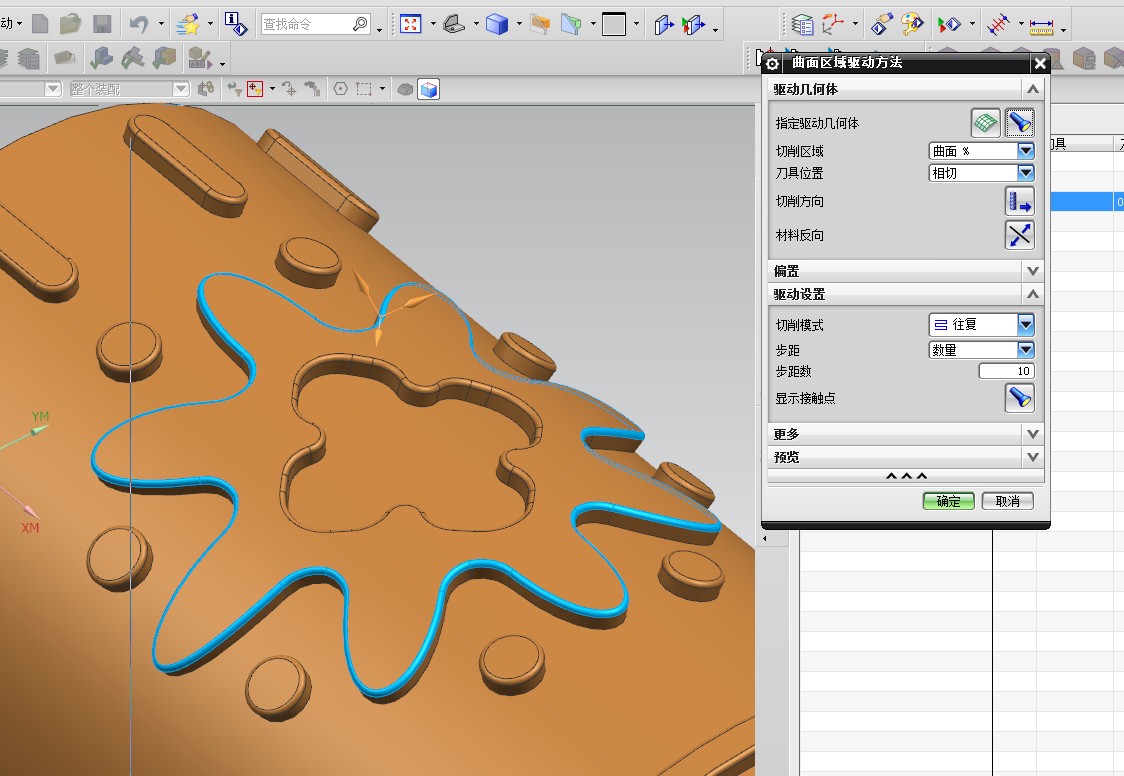

attachments-2019-07-vOTE9ZZE5d3158e1ef327.png第二:修改后就可以选择了。


注明:不是所有的都能解决,遇到了可以按照这样方式试一试。
