UG编程雷尼绍探头程序图文教程【附说明书和NX后处理】

下面就以雷尼绍探头fanuc 产品摆正为例 第一步建立实体探头刀具 1先把画好3D 然后进入进入加工选择probing探头模块 新建刀具 选择安装链接坐标我们就选择球心 跟踪点选择球心 选择矢量...

下面就以雷尼绍探头fanuc 产品摆正为例

第一步建立实体探头刀具

1、先把画好3D

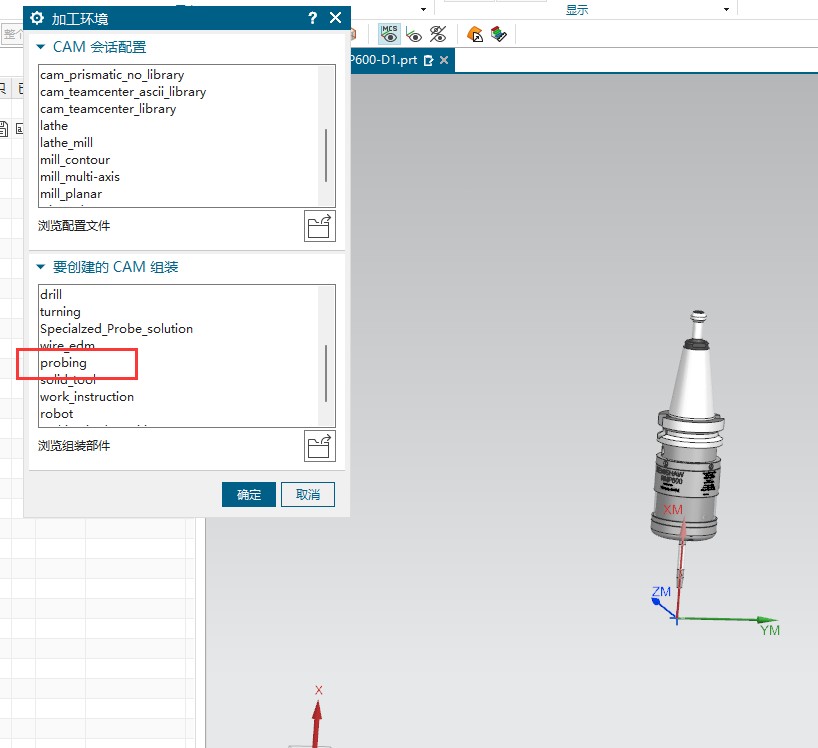

然后进入进入加工选择probing探头模块

attachments-2022-02-I5x91MXT620ca15649ec3.png新建刀具

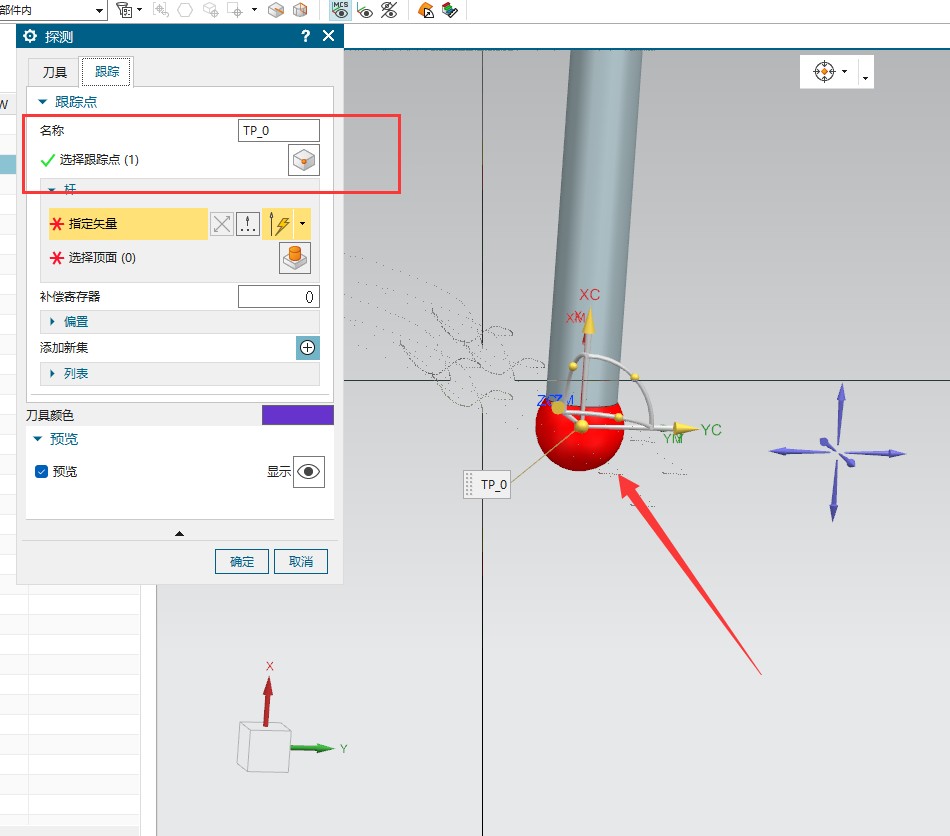

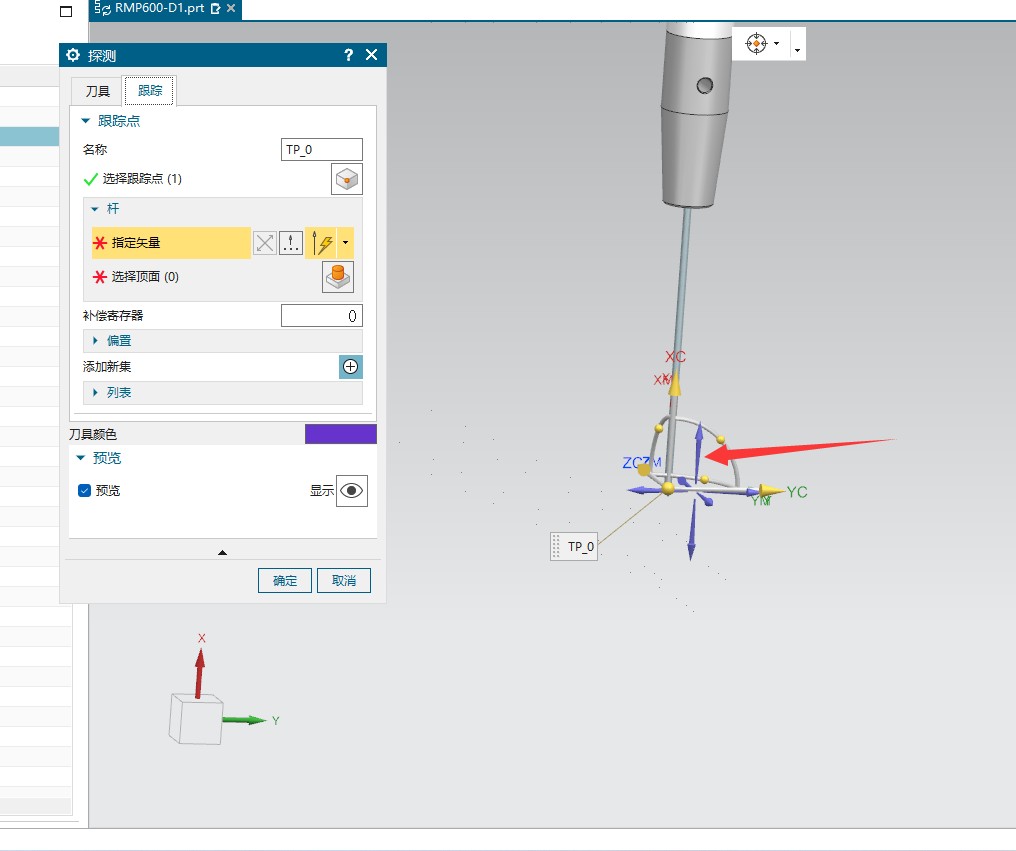

attachments-2022-02-DMGledbe620ca1d35f4a8.png选择安装链接坐标我们就选择球心attachments-2022-02-ddFqqGdv620ca26855cd7.png

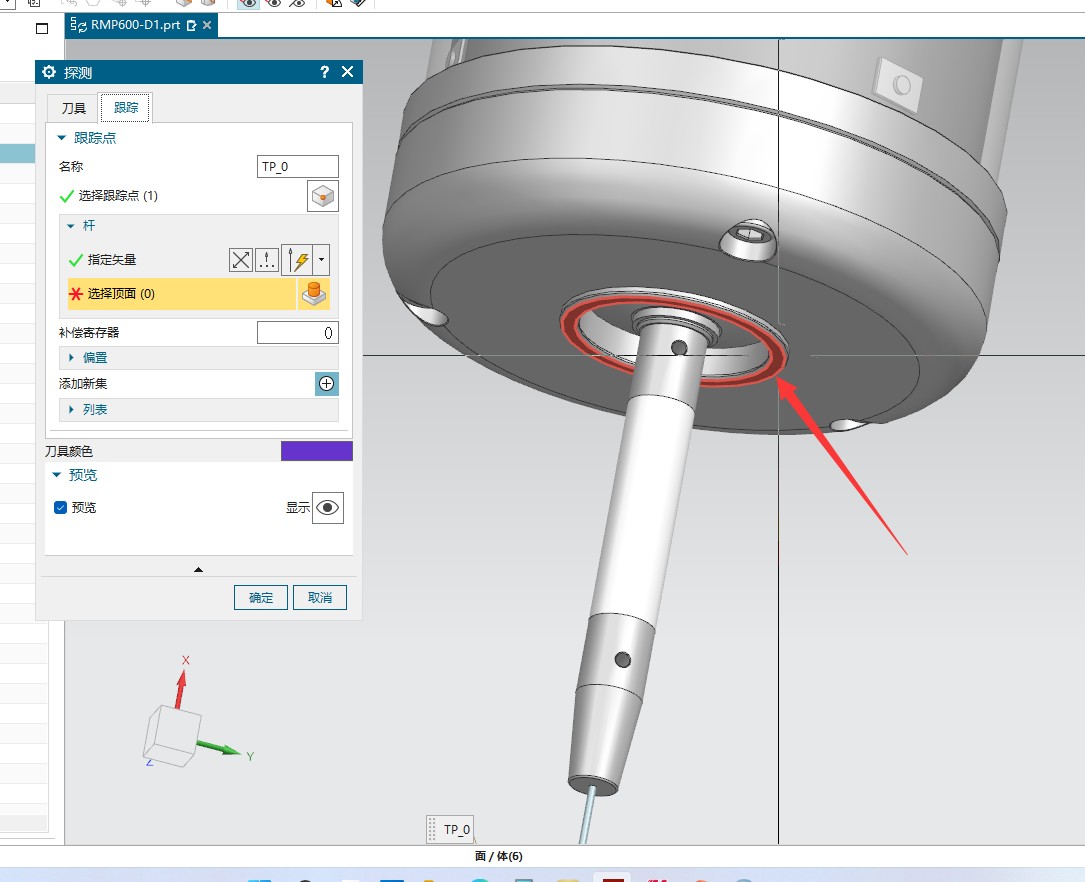

顶面选择

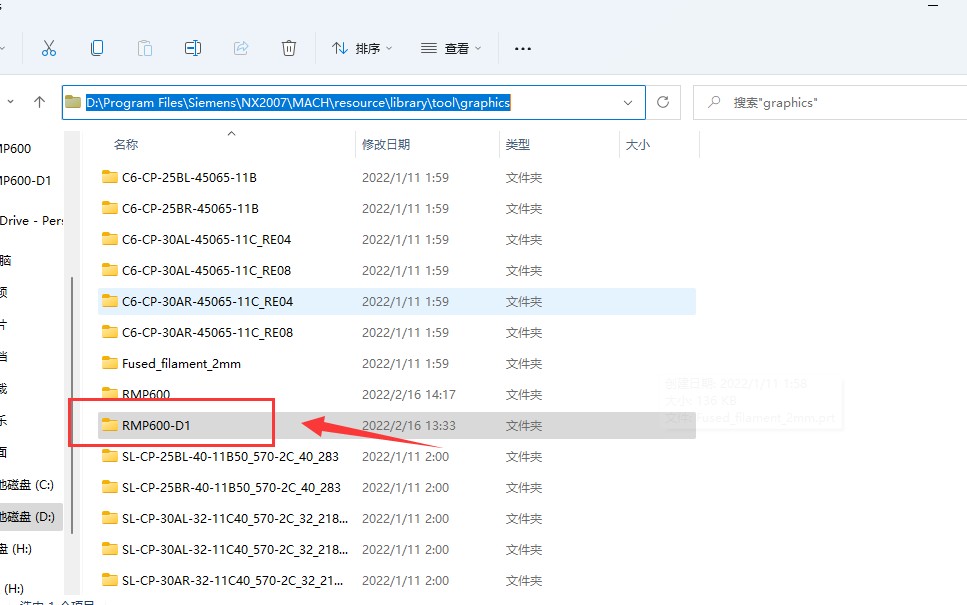

attachments-2022-02-MhMiEHnr620ca4ba900e7.png确定这样就把刀具建好了 我们将图档保存,然后在安装目录例如我是放D盘D:\Program Files\Siemens\NX2007\MACH\resource\library\tool\graphics新建个文件夹重命名自己喜欢的名字我就取名为RMP600-1D

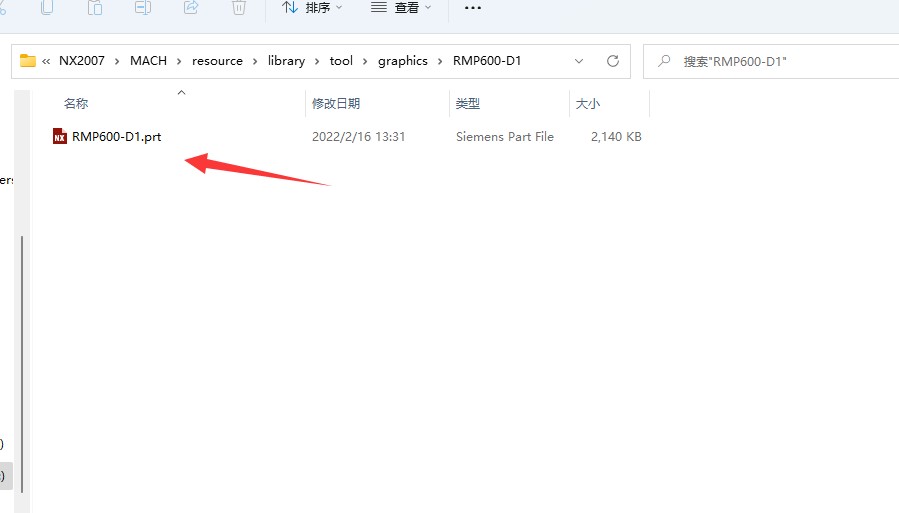

attachments-2022-02-7mQNKrBx620ca6c072eea.png然后把刚才的探头图档放进去

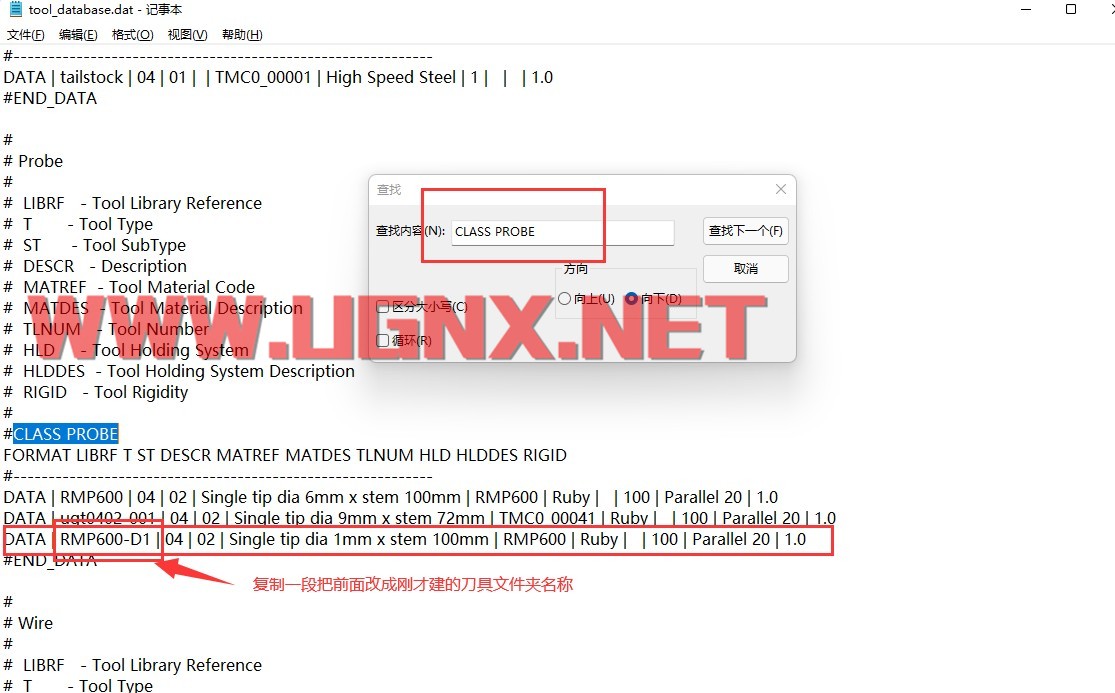

然后找到D:\Program Files\Siemens\NX2007\MACH\resource\library\tool\metric用记事本打开tool_database.dat文件找到 CLASS PROBE复制添加一段


这样我们的探头已经进入我们的刀具库里了

2、我们现在就开始编探头程序了

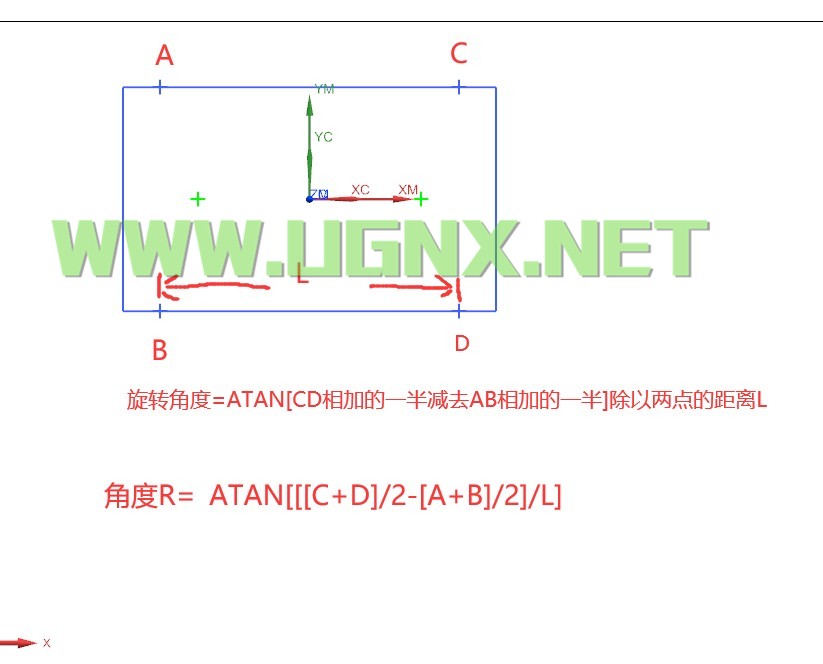

编程序之前我们要知道旋转探头程序的角度计算公式


现在我们开始编了

打开我们的产品然后画我们要探测的点

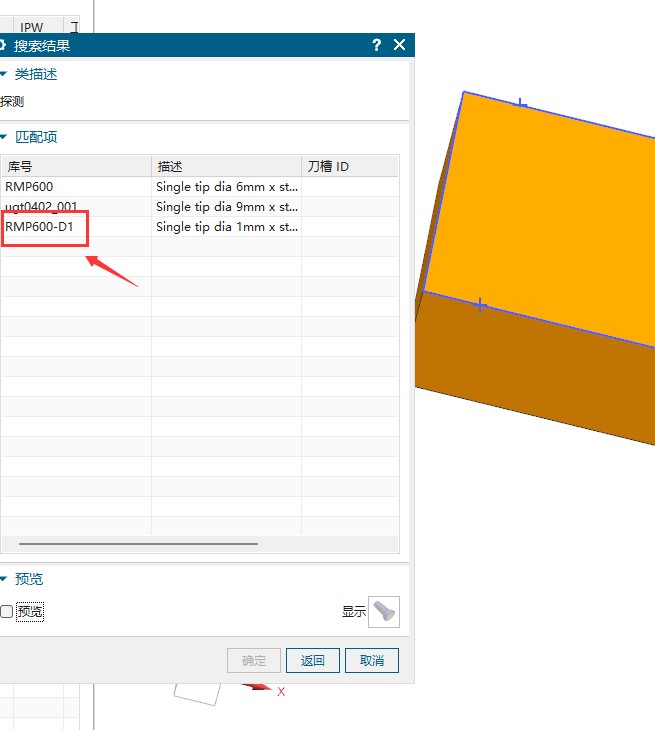

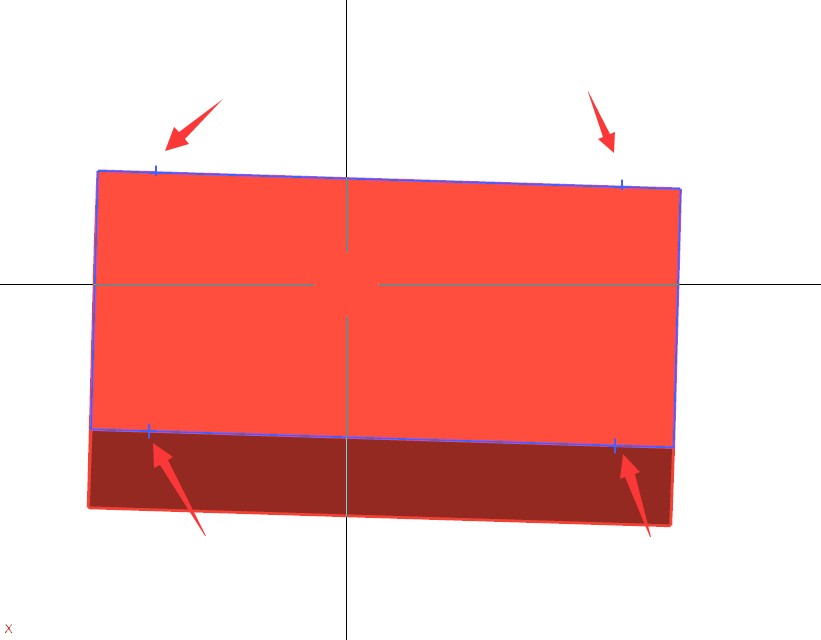

attachments-2022-02-gu61zhMd620cb598c27fc.png然后进入加工坐标那些按照三轴编程创建就可以了 探头就从刀具库里调刚才建好的那把

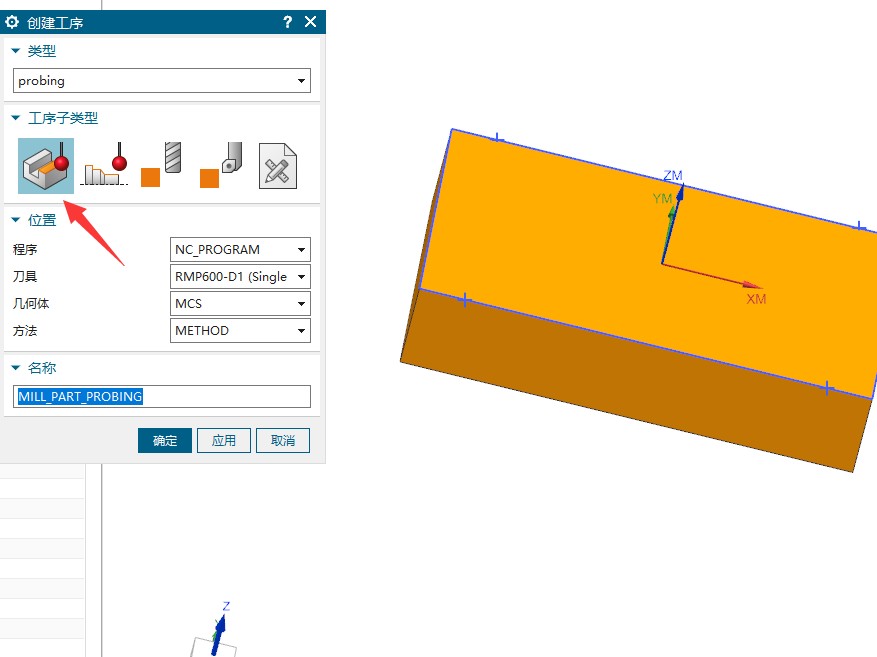

创建铣床探测程序

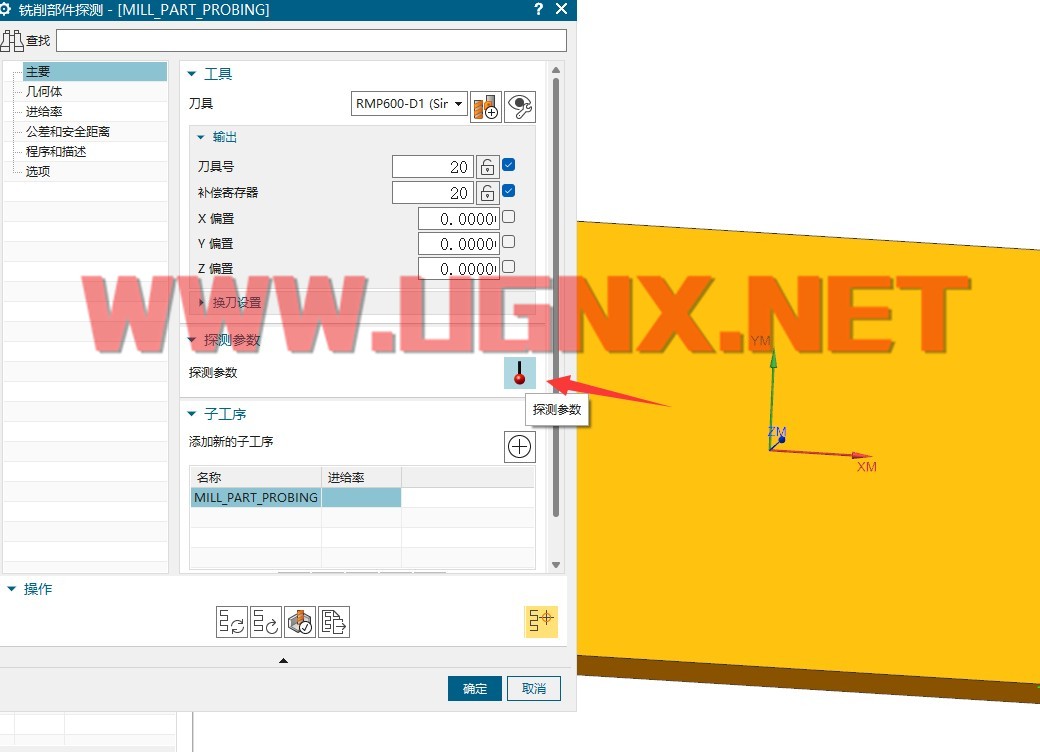

attachments-2022-02-sm7RKFId620cb79731d8a.png点击探测参数

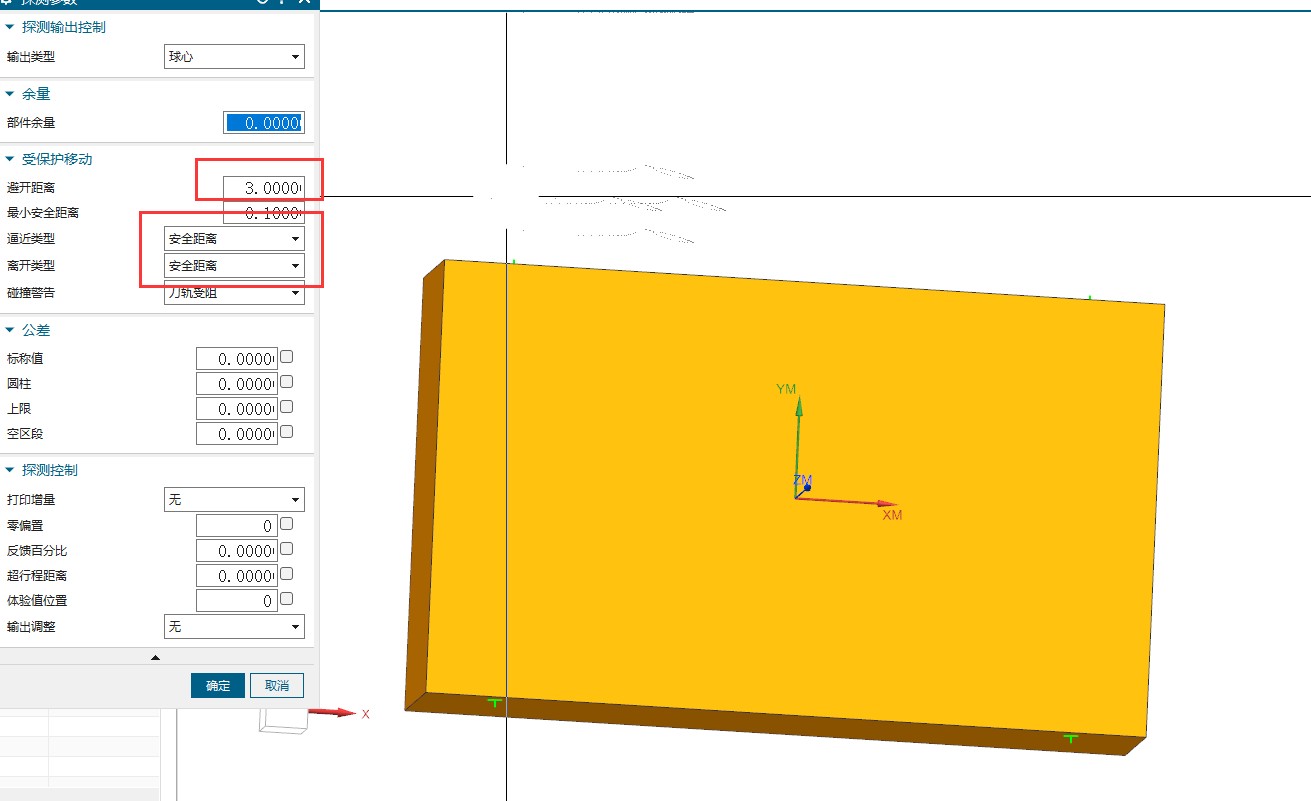

把把避让距离改成 3(根据实际探针大小因为我这个是1.0的探针) 逼近类型和离开类型改成安全距离

attachments-2022-02-R7TlWvLJ620cbe486c660.png点击确定   点击添加子程序

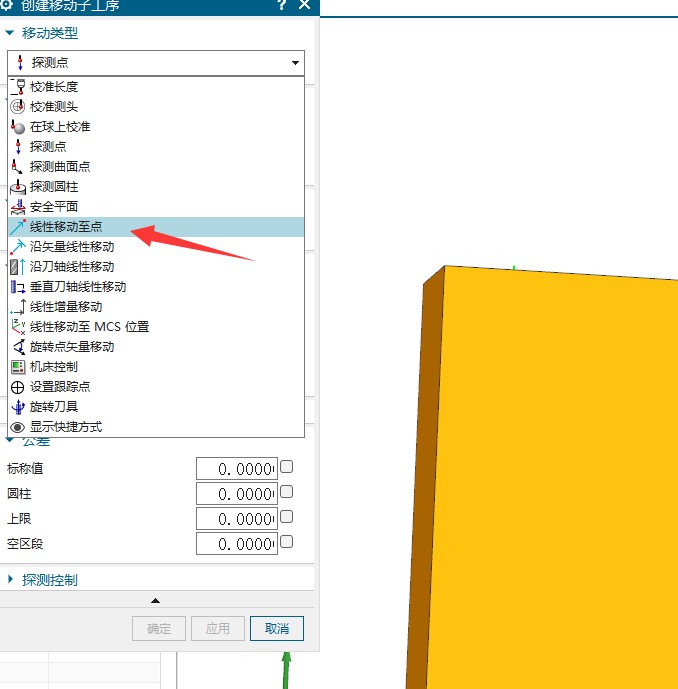

选择线性移动直点

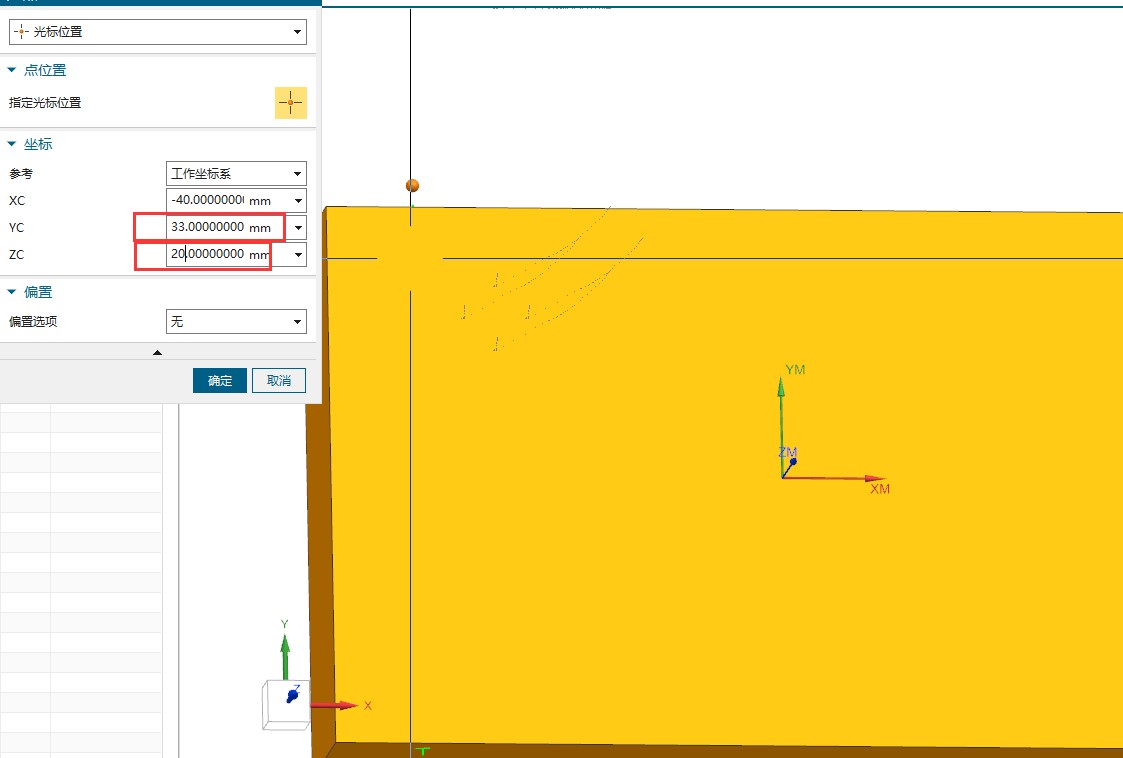

attachments-2022-02-g919PfF7620cbf6ba6b2e.png坐标点击左上方的点Y方向加避让距离 Z方向填20.mm的安全距离

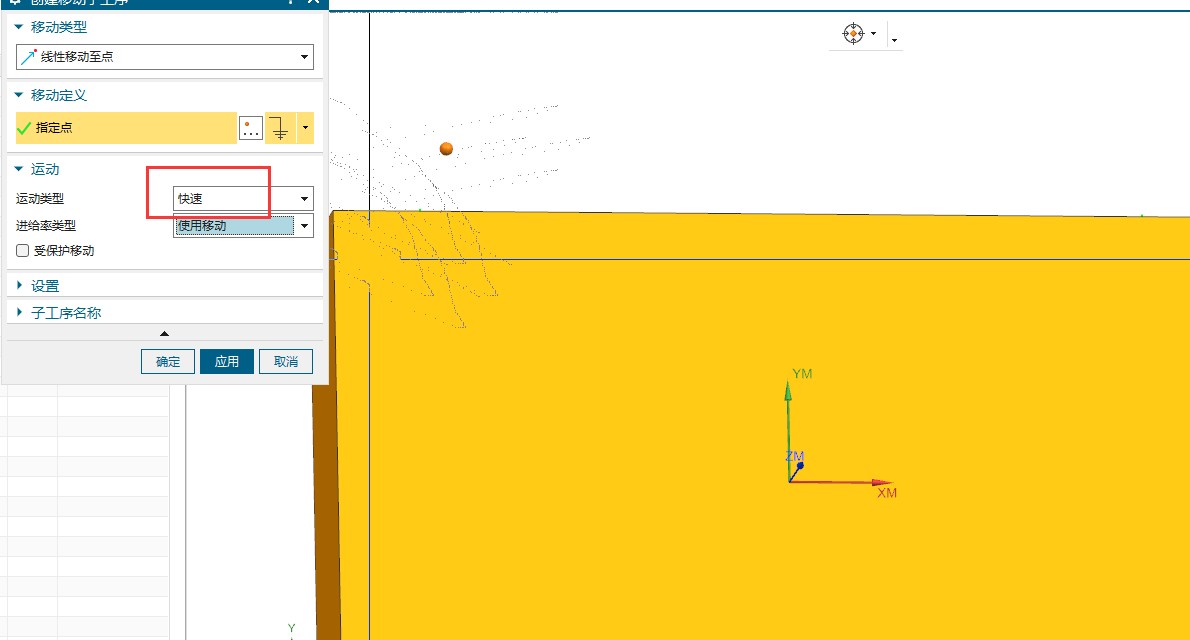

运动类型选快速

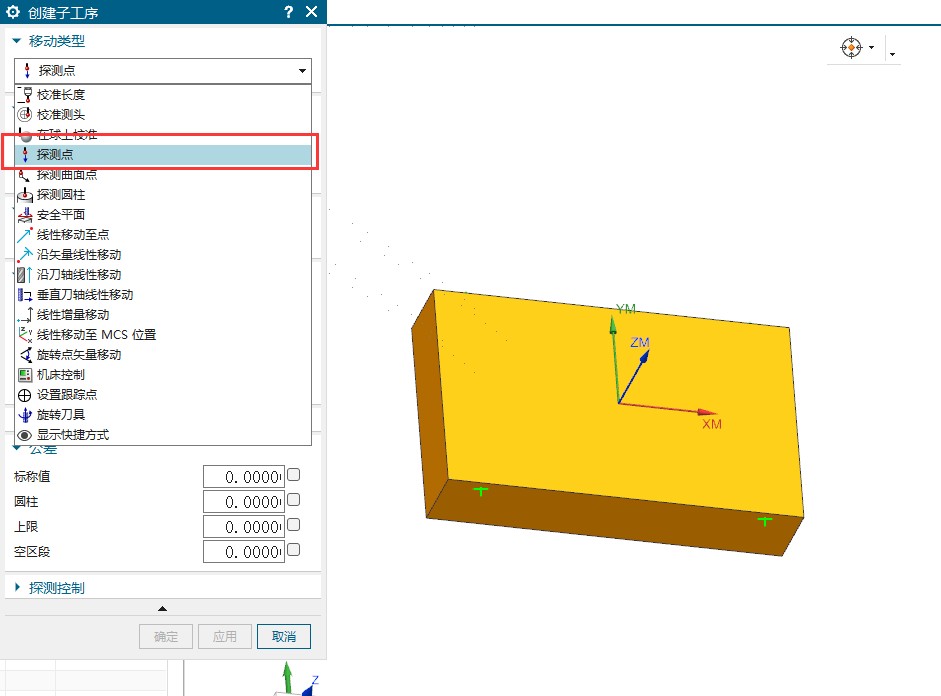

attachments-2022-02-xZPK97dD620cc0b80ad51.png添加子程序选择探测点

attachments-2022-02-vAPNr0C8620cc18b1e0ac.png指定点选择左上的点     探测方向选择Y-  调整输入同时打上勾

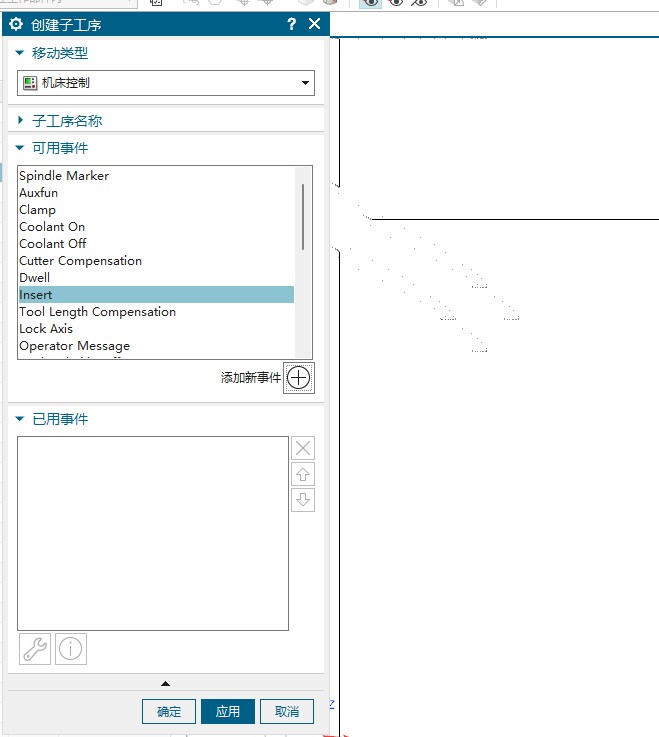

添加子程序选择机床事件attachments-2022-02-0gCwREv1620cc3ed6f5ac.png选择插入指令

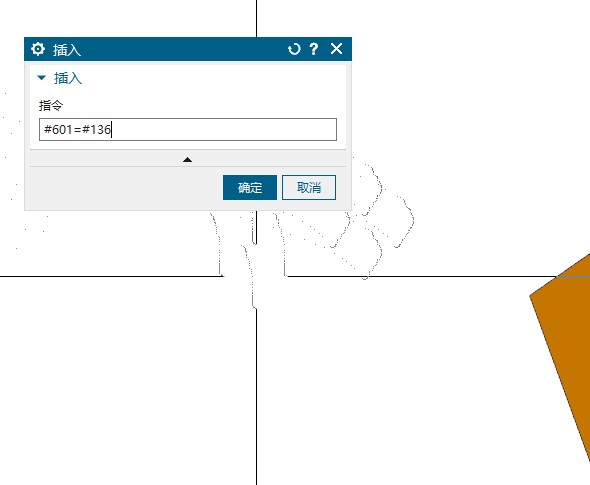

attachments-2022-02-T4tQaIVl620cc4cf34701.png输入#601=#136把探测值套出来用来计算

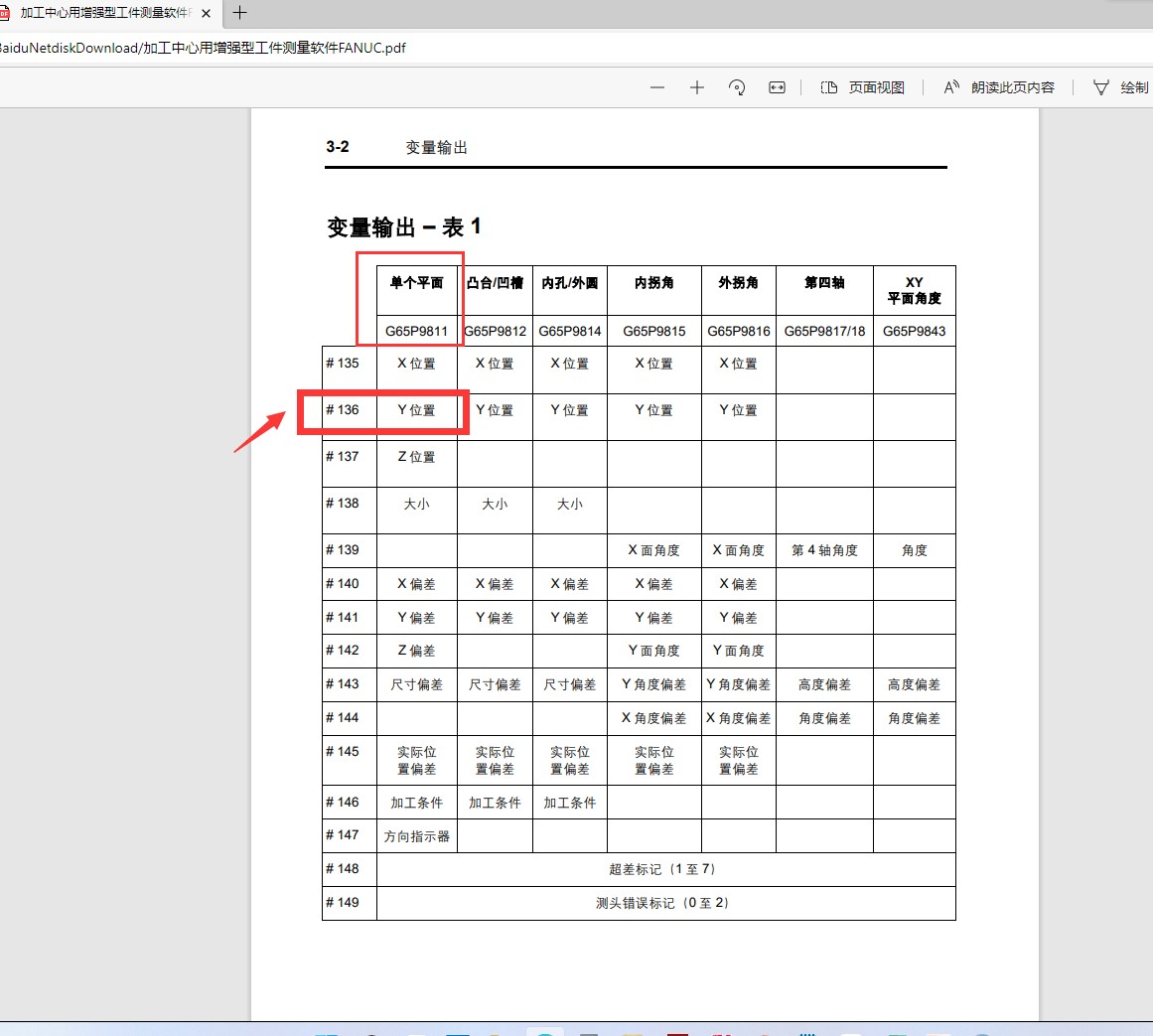

到这里有人应该不知道#136是怎么来的这个值是雷尼绍Y方向的机床机械坐标的结果变量

attachments-2022-02-kiQvmnDH620cc60eac601.png继续添加子程序选择沿矢量方向线性移动,    矢量方向选Z+   距离输入20受保护移动打勾


继续添加Y方向移动

attachments-2022-02-f5pIzcss620cc83798e4f.png添加探针点选择左下的点

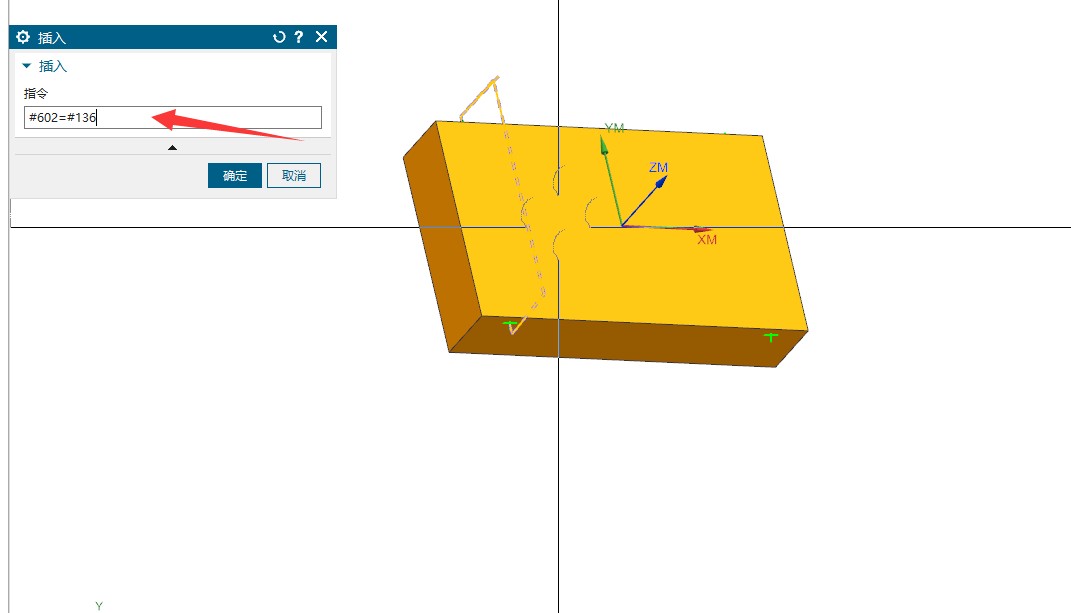

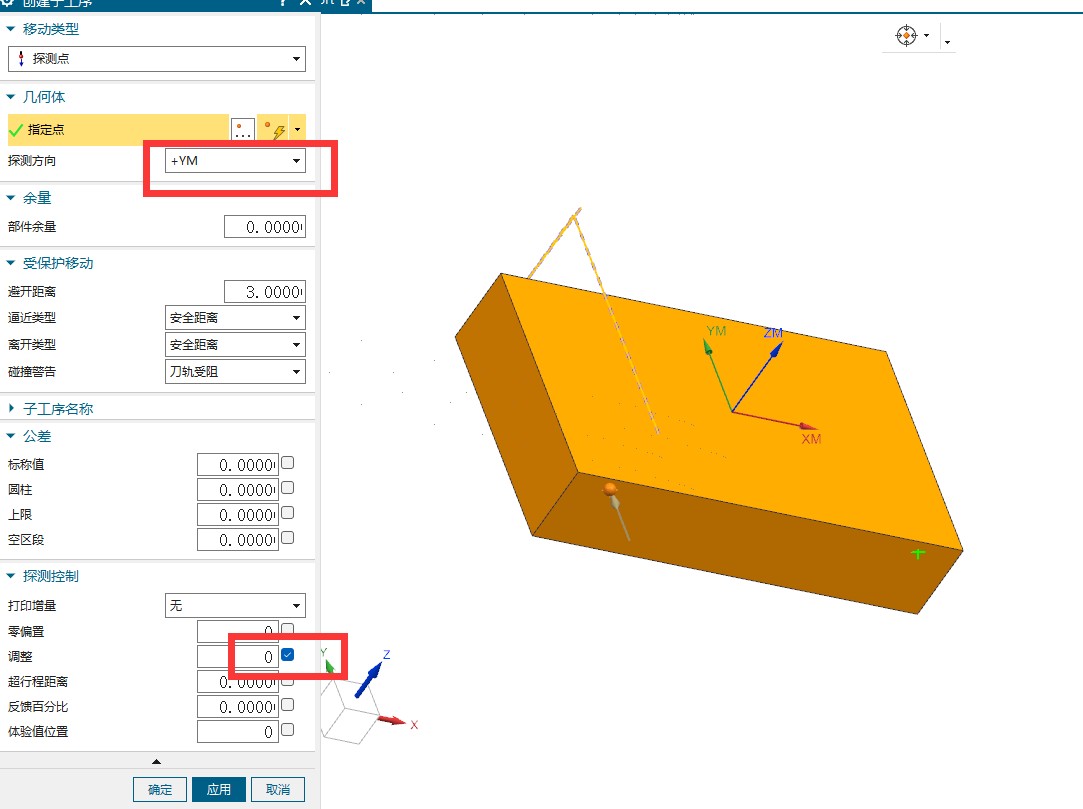

attachments-2022-02-7WQjq2Sg620cc8cc2d7c6.png添加机床事件    选择插入指令   输入#602=#136

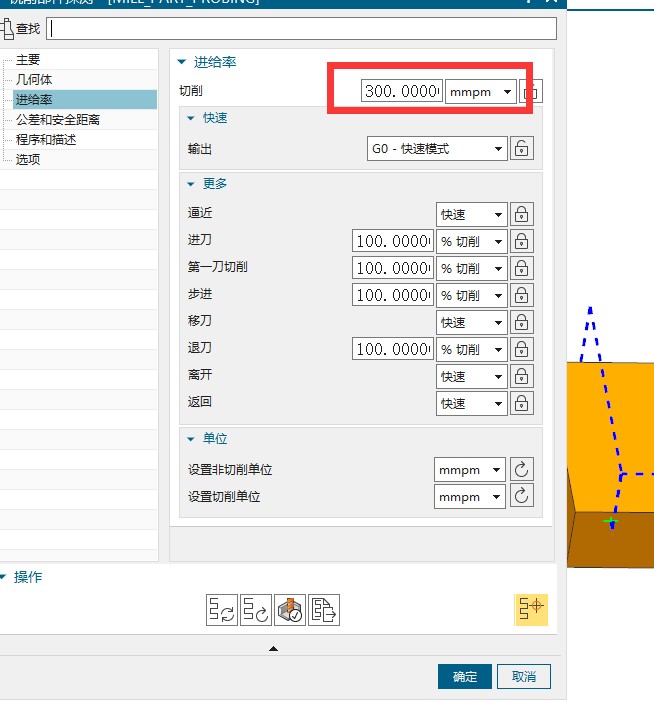

attachments-2022-02-FMqOCzsj620cc9ef20128.png继续添加剩余两个点过程一样略过.............输入进给率 attachments-2022-02-1mQdWUXt620cd04367af5.png

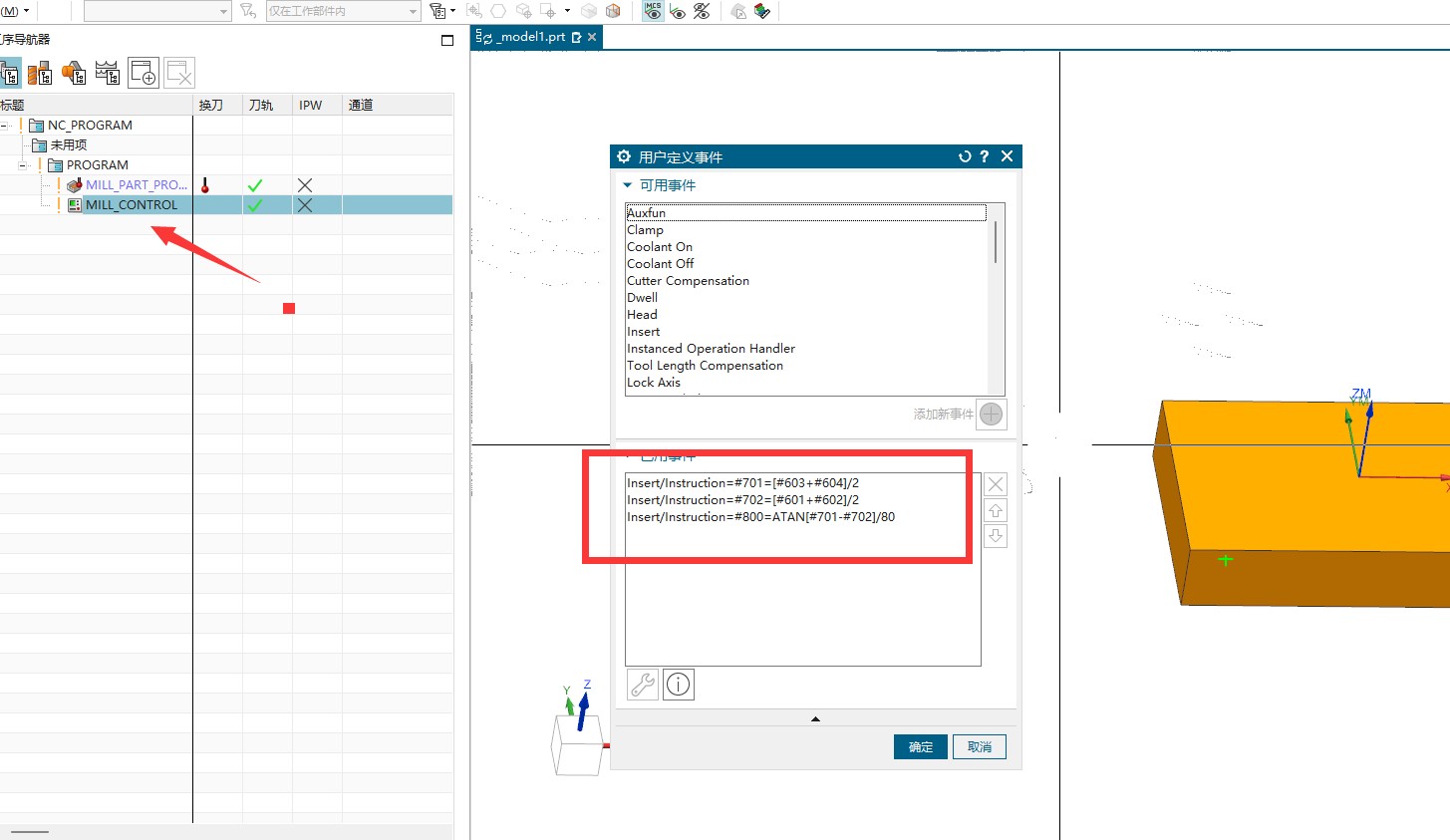

点击确定探头程序基本完成了, 创建一个机床事件选择插入指令添加计算公式如图


程序已经完成 后处理看效果

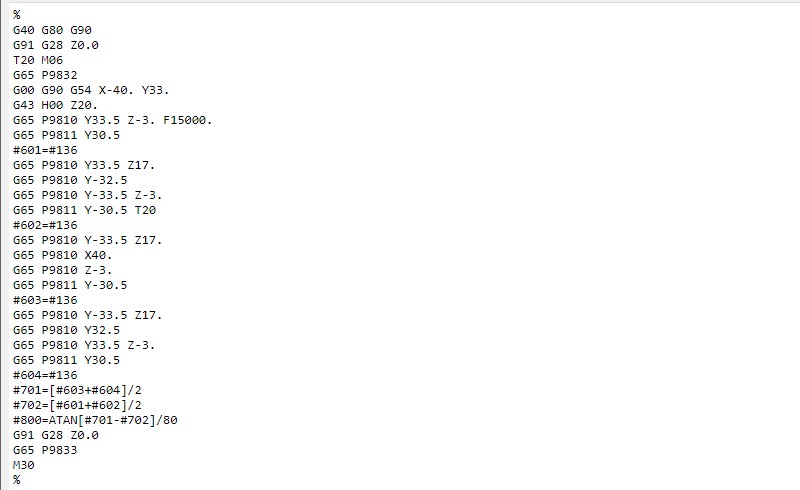

attachments-2022-02-xYAbffdE620cd0af4a3b4.png然后我们就可以拿角度值写到加工程序开头了


下面提供雷尼绍说明书和UG探头后处理给大家玩。

 附件下载

探头.rar

PS:目前这个探头后处理还有一点bug,论坛上调整栏旁边不打勾应该不出T才对,他输出T探头刀号 刷新刀号不可能把探头刀号刷新的,所以我调整栏填0然后打勾这样就可以不让他输出T了。
