手把手教你定制MasterCAM加工报表(程序单)

1打开D:\Program Files\Mastercam 2022\Mastercam\common\reports排版软件 2 用排版软件打开C:\Users\Public\Documents\Shared Mastercam 2022\common\reports\SST系统自带的铣床加工报表方便...

1打开D:\Program Files\Mastercam 2022\Mastercam\common\reports排版软件


2 用排版软件打开C:\Users\Public\Documents\Shared Mastercam 2022\common\reports\SST系统自带的铣床加工报表方便复制粘贴用  attachments-2022-02-gOpHoL2O621618c336968.png

重新打开新的排版软件这个就有两个窗口了 创建一个新的加工报表用线框或者线画表格


复制打开系统自带的报表复制加工报表报告



把图片区域的内容复制过来

粘贴新的里面调整好大小

attachments-2022-02-TeqkS3jg62161c7c0ae68.png新建文本右键不放拖过来attachments-2022-02-UNsR3som62161cf340345.png

调整大小 更改文本内容为 装夹示意图




上下对中



颜色改成红色

右击将文字置顶如果不置顶有图片看不到的


将编程人员的内容复制过来


粘贴调整大小


其他内容同样方法复制过来



粘贴更改名称 -MILL-1.RPX (名字自己喜欢的)


打开系统自带的-Setup Sheet (MILL-SZ).rpxattachments-2022-02-WaUtt3B36216213e03a78.png

把毛胚形状和大小复制


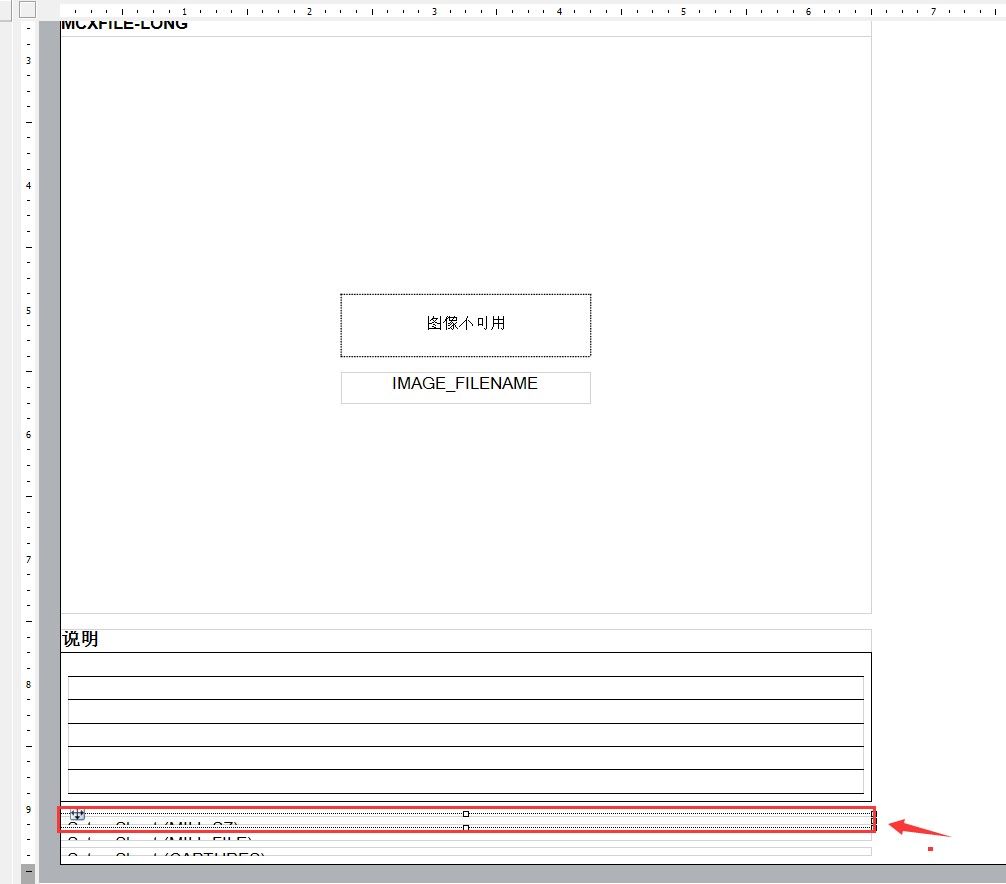

粘贴到


新建保存为名称  -MILL-1子文件用线框画表格attachments-2022-02-fhlVMmm36216261b4e900.png

新建个文本取名为OPERATION/TOOLPATH-GROUP-NAME (名字可以自己喜欢)attachments-2022-02-DXVptXpO6216283190ae4.png

数据 输入 NCIFILE-NAME

attachments-2022-02-Rd8sIlRi621628d583136.png打开自带的 -Setup Sheet (MILL2-Z-FILE).rpx



粘贴

attachments-2022-02-AUZe2x4C62162b5ecb262.png复制一个子文件命名为-MILL.RPXattachments-2022-02-NP5ztSSi62162bd16606b.png

新建一个-MILL-2子文件里面 建一个调用-MILL-3.RPX

attachments-2022-02-Krxr1saN62162c65ba781.png新建一个-MILL-3.rpx文件用线框做表格attachments-2022-02-ZVlNhcAo62162d1e70d97.png

打开

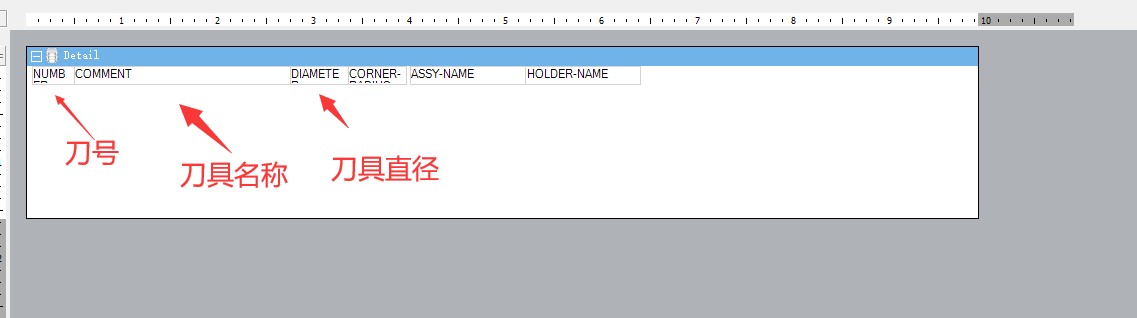

-Setup Sheet (MILL2-Z-TOOL).rpxattachments-2022-02-ZdmoZSf762162f331f07d.png将刀号 刀具 刀具名称  直径

attachments-2022-02-8yCMaqJq621630125fbe5.png复制过来

打开

-Setup Sheet (MILL2-Z-OPERATION).rpx


把刀具最小深度和加工时间复制过来

attachments-2022-02-L0qE7qyr621632a7ee627.png根据需要可以根据自己复制比如刀柄这些自己去找个复制



到这里基本完成了 希望能帮到大家 ,不需要去某宝买了 ,这篇文章应该是全网很难找到最新的干货!
