分享UG编程二次开粗刀路扭曲的解决方案

UG二次开粗问题解决方法之一

一个群里朋友在编程的时候刀路出现这情况,截图如下:

attachments-2018-08-7p2ovVpA5b70ef8e815ff.png情况是:二次参考刀路的时候 一个平面走的是跟随工件加工但是刀路出现波浪纹刀路。


原因:是他在做二次开粗采用的毛坯为静态生成的IPW误差较大,毛坯出现很多锯齿状的形状,导致开粗刀具沿着毛坯产生程序出现这样,波浪纹程序,这样程序伤刀具又费时间。

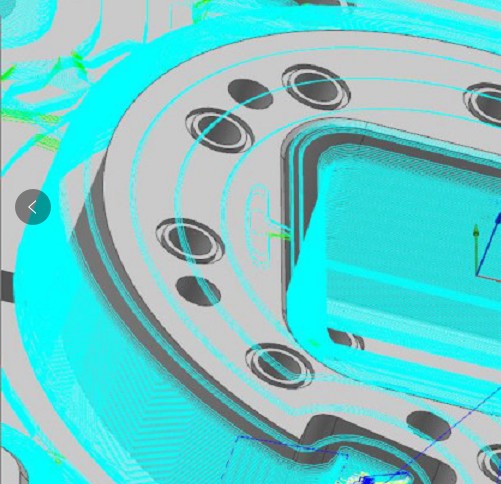

解决办法:采用2D模拟加工出来的毛坯做完二次开粗的毛坯体,因为2D模拟出来的毛坯体比较精准,不会产生锯齿毛坯体,从而就可以得出流畅的程序。

attachments-2018-08-UwPK9JDP5b70efcb6924b.pngattachments-2018-08-3XZwnjmg5b70f05698a1d.png
