5 NX1926视图剖切截面（剪切截面）看不到体与体之间的轮廓
最佳答案 2020-09-15 16:38
有多种方法可以显示同一个部件不同体之间的轮廓，都只要在【视图剖切】命令设置里。
1、视图剖切—显示设置—类型—选择【切面】，如下图所示：
2、视图剖切—截断面设置—√上【显示截断面】—颜色选项—选择【几何体颜色】，如下图所示：
3、视图剖切—截断面设置—去掉【显示截断面】的√，如下图所示：
4、视图剖切—截面曲线设置—√上【显示截面曲面预览】—√上【拖动时显示曲线】，如下图所示：
如果觉得我的回答对您有用，请随意打赏。你的支持将鼓励我继续创作！
其它 2 个回答

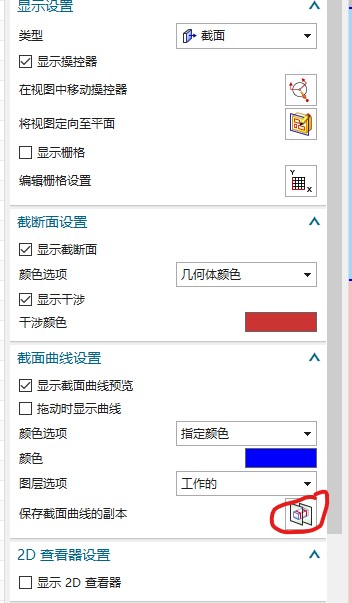

今天无意间点了这个选项发现截面曲线可以保存，解决了困扰我很久的问题，赶紧来论坛上分享一下，发现老叶其实早就说过了，附图给和我同样审题不仔细的伙伴们参考
