5 UG编程深度加工轮廓光边给补差会出现G41干涉报警的问题

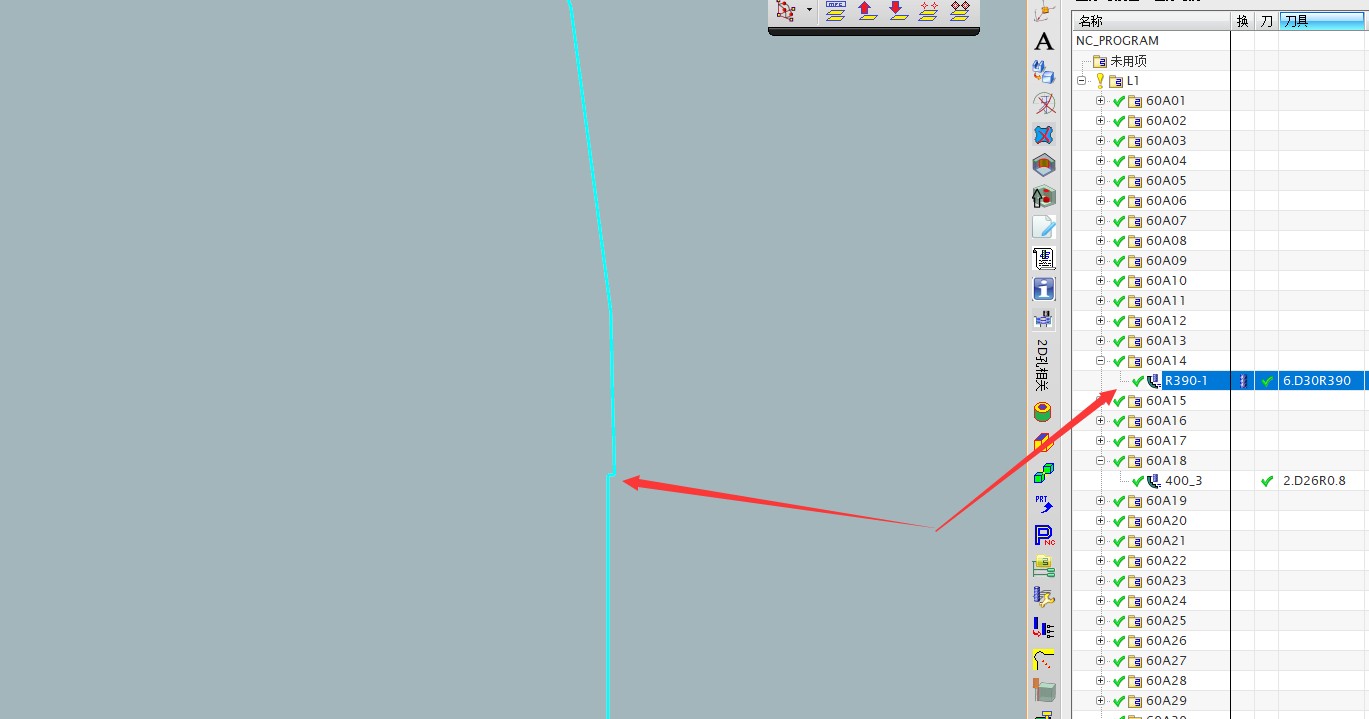

attachments-2021-01-fsgsPPfo5ff916fe303a8.pngattachments-2021-01-0Ds9sN7P5ff917036ae3c.png本人是做模胚编程的,在用等高工序光刀的时候机床经常出现G41干涉报警,最近研究了下基本确定因为刀路局部出现一点点微小的变形导致的,问题是我的刀路公差已经设到0.003了,还是没有办法解决这个变形的问题,各位大佬有知道的吗?

请先 登录 后评论
学技网学技网

1 个回答

放肆~青春

首先这个报警怀疑跟刀路曲折部分有关系,既然开启补偿功能刀路曲折部分是无法进行补偿计算!

1.继续优化刀路.(可以考虑优化曲面后再优化刀路)

至于出现刀路曲折的部分个人觉得造成这样的结果大概是由以下原因造成

1.刀路公差问题.

2.可能曲面质量不好.不知是楼主自己画的图还是导入的三维模型,建议自己构建B曲面试试。
