UG模具此种螺纹孔的画法(内部是孔,外部是螺纹3/4的圆),但一直没找到方法.谢谢老师指教.

attachments-2019-10-kcyX6uKp5da136f82ab84.pngattachments-2019-10-ZGlbDM0d5da1370081f02.pngattachments-2019-10-bPxmR0dQ5da1370ac701f.png

UG中此种螺纹的画法(内部是孔,外部是螺纹3/4的圆),但一直没找到方法.我把别人做的模具中的螺丝孔提取出了孔的假体,以便于查看.谢谢老师指教!

请先 登录 后评论

4 个回答

老叶 - NX网、学技网、UG爱好者论坛创始人
擅长:NX软件

看不明白问题,可以描述得更清晰的。

UG可以用【孔】命令下面的【螺纹孔】来生成,里面可以设置相应的螺纹参数。

请先 登录 后评论
紫冰灵

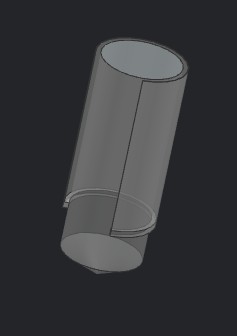

attachments-2019-10-DNGq0ewK5da135184e5fb.png谢谢老师了!我想找attachments-2019-10-t1HJpA1b5da133a421532.pngattachments-2019-10-hok70oMW5da133b062581.png

UG中此种螺纹的画法(内部是孔,外部是螺纹3/4的圆),但一直没找到方法.

请先 登录 后评论
宋闷儿
外部先画整圆的螺纹,在拉伸个体求差,或者修剪剩下3/4圆就好了
请先 登录 后评论
大哥
UG中螺纹不用画成这样。它里边有更直观的画法。也有更简化的画法。
请先 登录 后评论
