5 UG编程如何永久修改程序刀轨颜色设置?

NX编程怎么永久修改刀路颜色?

请先 登录 后评论
学技网

3 个回答

老叶 - NX网、学技网、UG爱好者论坛创始人
擅长:NX软件

这个要修改编程加工模板文件,比较麻烦,一般不建议修改。

1、找到你的NX软件安装路径,加工模板文件夹(以下是的UG软件安装路径):

C:\Program Files\Siemens\NX\MACH\resource\template_part\metric

2、找到你要修改的工序类型,并修改其对应的模板文件(*.prt文件)。

以下是UG编程全部工序类型:


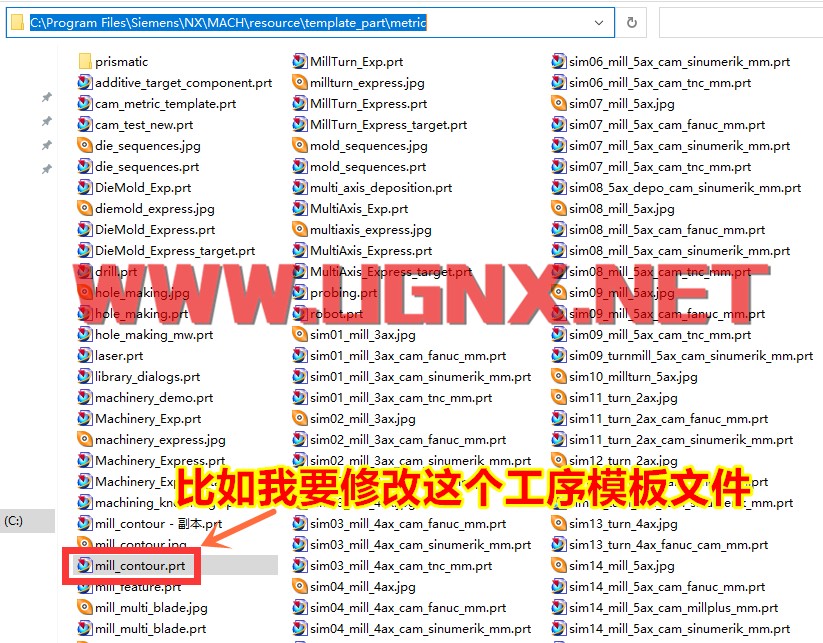

attachments-2019-12-M8jVlKak5dfc2e4f8ecc1.png3、用NX软件打开这个prt编程模板文件,再到加工模块下,【工序导航器】上,找到你要准备修改刀路颜色的子工序:


4、双击修改要修改的子工序类型程序参数页面—弹开【选项】折叠菜单—编辑显示:


5、在显示选项窗口下看到:刀轨—刀轨颜色这个圆饼图标:


6、在刀轨显示颜色窗口下,运动类型中,选择你要修改的UG编程刀轨颜色,修改好你要的颜色以后,



7、保存文件,当你再次新建文件即可永久修改UG编程刀轨颜色了!

PS: 如果你要全部UG编程命令刀轨颜色都生效,要将打开每个工序模板、每种子工序类型编程命令一一修改,最后保存文件。


NX网-老叶原创

2019-12-20

请先 登录 后评论
小箭箭

把原始模版修改了

请先 登录 后评论
砥砺前行
谢谢老叶!
