30 UG测量尺寸时刻度尺上不显示数值,这是什么原因?

谁能告诉我测量距离,刻度尺上为啥不显示尺寸,, 我的对话框中明明已经勾上显示尺寸了 ,,关掉对话框中又显示一个空白的小方格,并且稍微一动或停一秒又会自己消失



请先 登录 后评论
学技网

最佳答案 2019-12-30 11:04

这个问题 和勾选显示尺寸无关 显示尺寸是指测量应用后 测量数值会保留在屏幕上,和你想要的不是一回事, 我来分析可能是两个问题

1.电脑显示问题 你可以先更新下显卡驱动 看下是否有效果,

2.你的UG版本是12.0.0.27   建议升级到12.0.1.7版本 应该可以解决,升到12.0.2.9 测量方式变了 不建议升级到12.0.2.9

3.桌面UG12.0图标  选中-右键-兼容性  界面能不能截图上来  看看

实在搞不定  可以+Q  656861752远程协助

请先 登录 后评论

其它 1 个回答

老叶 - NX网、学技网、UG爱好者论坛创始人
擅长:NX软件

这个问题,大部分情况下是字体原因造成的,你可以按以下操作:

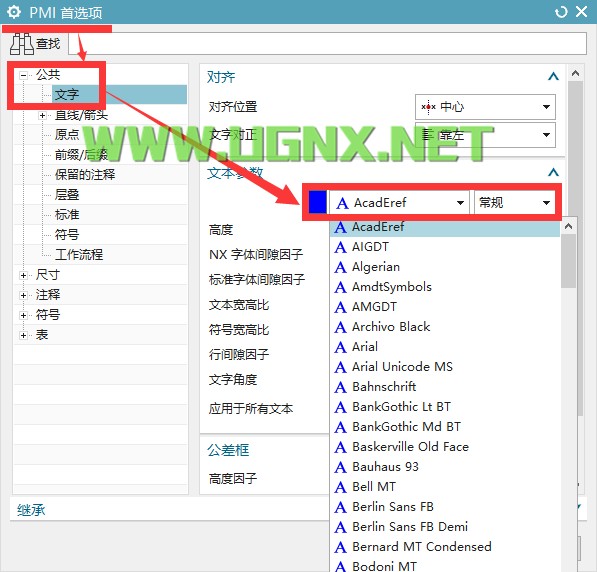

NX软件菜单—首选项—PMI—公共—文字—文本参数—选择任意可正常显示的字体—OK!~

attachments-2019-12-cObmGmwS5e08100d0db60.png按以上方法尝试下。
