5 UG工程图重新排序报错:该属性已确定为不可修改(通过NX或TC),因此不能设置、更改或删除

请问叶总,装配序号排序,重新排序时候,该属性已确定为不可修改(通过NX或者Teamcenter),因此不能设置、更改或者删除。

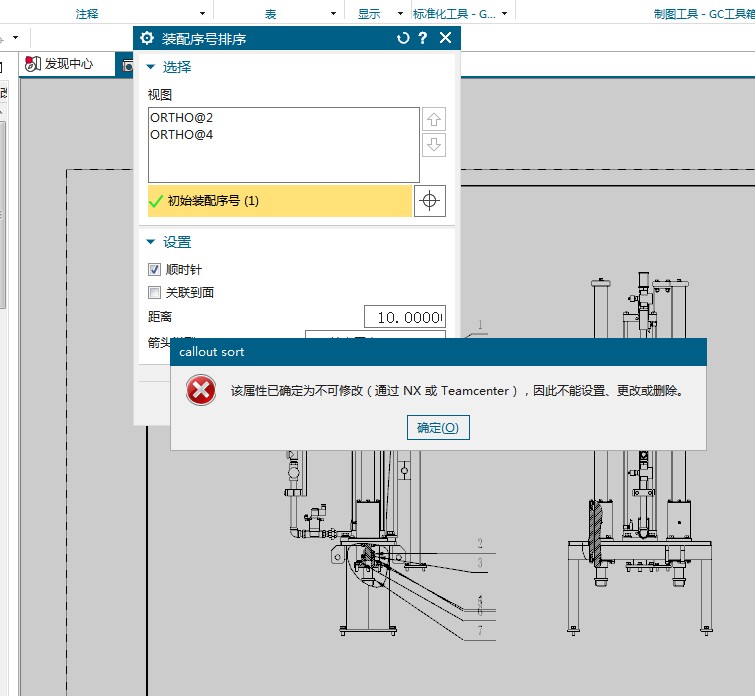

attachments-2021-12-0BX05UMO61c40c9ba9474.png本站有个相关的帖子 但是试过了不行, 并且零件明细表的部件会少很多。在重新排序也是同样的问题,麻烦给指点一下

请先 登录 后评论

2 个回答

老叶 - NX网、学技网、UG爱好者论坛创始人
擅长:NX软件

解决方案

1、编辑【零件明细表】—把【范围】改成【仅顶层】,如下图所示:


2、把【顶层装配】,改成【子级子部件】,如下图所示:


我用NX2007打开你发的图档,重新排序,没有问题,不知道是不是你图档不全的问题:


请先 登录 后评论
张江海(见识空调)

改变以后对象就剩下1个部件了,而且自动标注都不能出序号了。attachments-2021-12-6Wq7KA3h61c41c32b4280.pngattachments-2021-12-p1lnlAaQ61c51a32c1192.png

请先 登录 后评论
