UG三维零件模型部分显示不出来,艺术外观可以显示

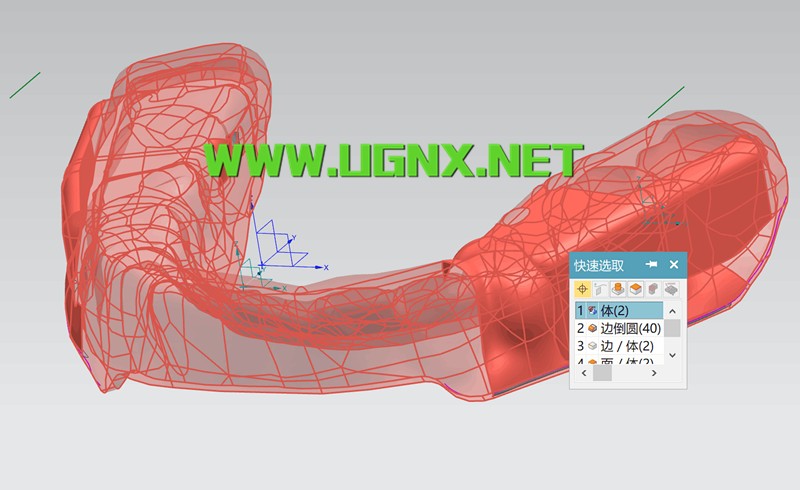

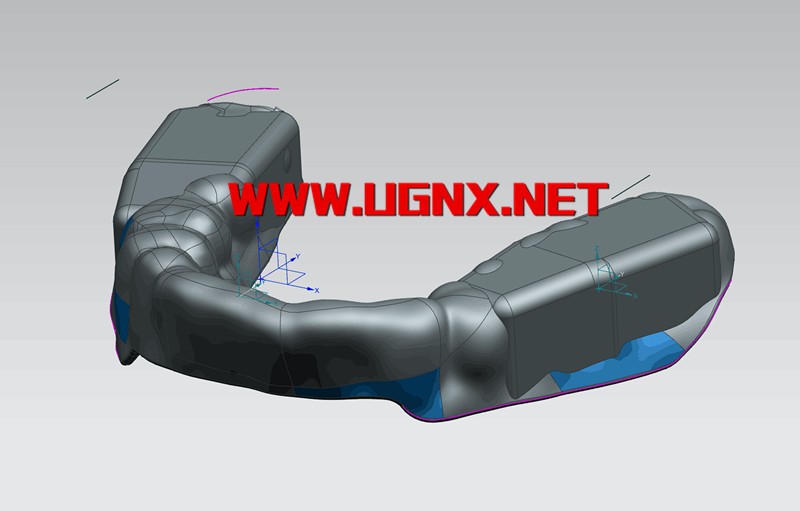

现有一个3D模型,打开以后有部分显示不出来,但是选中或者通过艺术外观模式可以显示。

这是什么原因?如何解决?




请先 登录 后评论
学技网

2 个回答

老叶 - NX网、学技网、UG爱好者论坛创始人
擅长:NX软件

这是因为当前模型曲面有点问题,你可以通过:NX菜单—【插入】—【关联复制】—【抽取几何特征】(抽取几何体)—【面】—【体的面】,表面类型可以选择【与原先相同】或者【一般B曲面】。

请先 登录 后评论
amethyst4567

补充老叶的方法  也可以使用同步建模 里面的优化面命令优化下。还可以试试导出STP,然后清空内容,再STP导入回去。如果面有问题,一般这种方式就能显示出来。

也可以尝试用分割体命令,把这个实体连续取半分割,一般情况下,你分割后其中一块就显示完好,另一块有问题的继续分割,直到都没有问题(如果最后那块有问题,先取消上面任意一张面的缝合,再加大公差重新缝合下,如果还有问题,重构问题面)

最后再求和回一个整体。
