3 如何把光栅图片导入到UG NX软件里面进行建模?

现在我准备把图片导入到UG里面,然后根据图片进行描线建模,可以实现吗?

请先 登录 后评论

2 个回答

老叶 - NX网创始人、学技网创始人,UG爱好者论坛创始人
擅长:NX软件

首先,你得有一张图片,然后用图片查看器(如ACDSee)或者Photoshop(PS)软件把你当前的PNG或者JPG等常用格式的文件保存成TIFF格式。如图所示:


得到以下TIF图片(注意:NX10.0以下版本,图片不得使用中文名称,不得放在中文路径下):


然后在UG软件里,菜单——视图——可视化——光栅图像(NX4.0)——指定TIFF图像——选择你刚保存的TIF图片——OK——创建光栅图像——完成。



导入完成后就是这样的:


在低版本NX软件导入光栅图像以后,必须要通过【艺术外观】显示模式才能显示图像,工作界面长按鼠标右键,如下图所示:

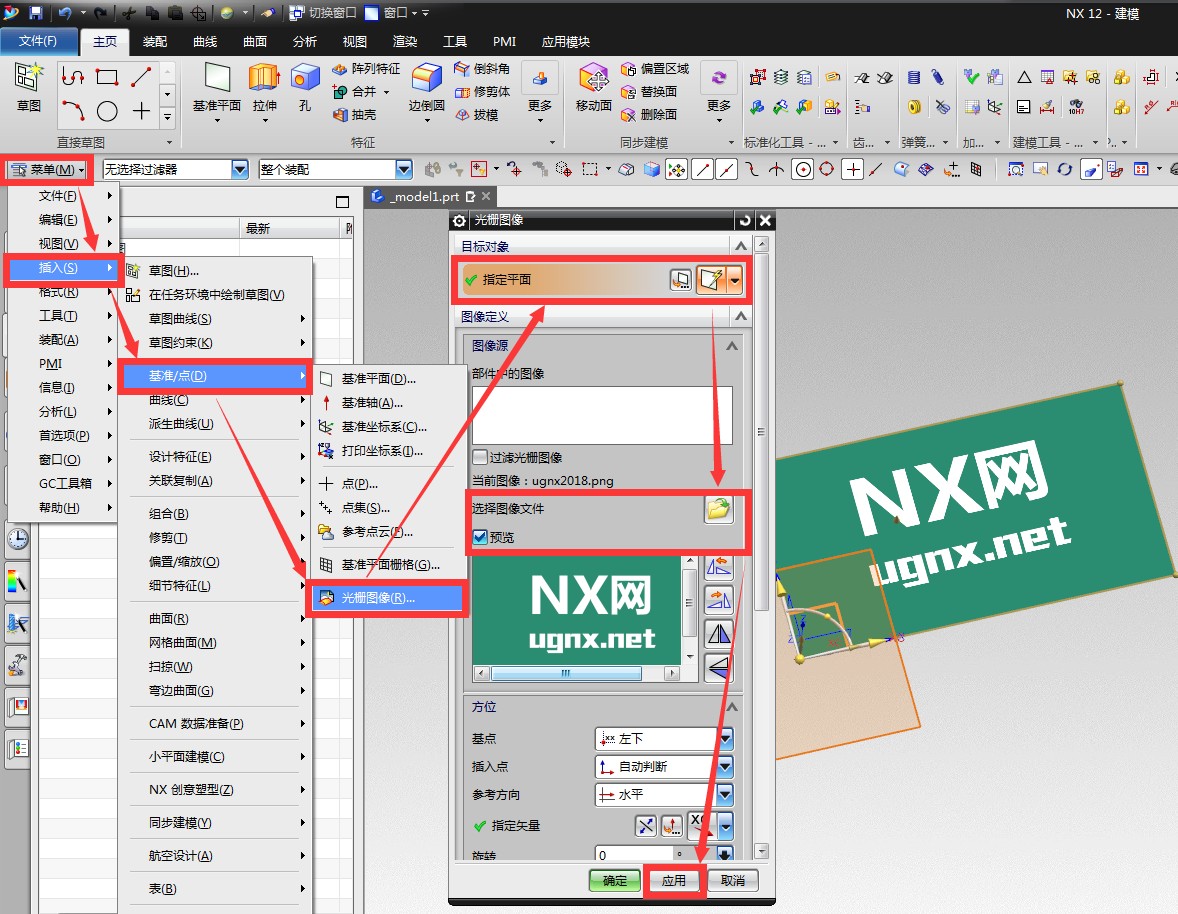

NX12.0新方法(不限于TIF格式):菜单——插入——基准/点——光栅图像——指定平面并指定你的图片(PNG、JPG、TIF等格式都可以)——OK!


另外,新版本的光栅图像导入以后,不限于像NX4.0那样只可在【艺术外观】模式下显示,NX12.0可在艺术外观、着色、带边着色、线框下显示光栅图像,很给力。

请先 登录 后评论
辰鑫

把图片弄成tiff格式的,然后可以导入光栅
